แม้ว่าเครื่องบันทึกหน่วยความจำจะไม่มีความเร็วในการสุ่มตัวอย่างที่เร็วเท่ากับออสซิลโลสโคปแบบดิจิทัล แต่เครื่องบันทึกรูปคลื่นเหล่านี้สามารถใช้บันทึกสัญญาณประเภทต่างๆได้โดยไม่ต้องกังวลเกี่ยวกับความแตกต่างที่อาจเกิดขึ้นระหว่างสัญญาณเหล่านี้และโดยไม่ต้องใช้เครื่องขยายสัญญาณแยก
01. Memory HiCorder คืออะไร?
-
หลักการพื้นฐานของ Memory HiCorders
เครื่องมือบันทึกรูปคลื่นทั่วไปประกอบด้วยออสซิลโลสโคปแม่เหล็กไฟฟ้าออสซิลโลกราฟและปากกาออสซิลโลกราฟ (หมวดหมู่ที่มีเครื่องบันทึกปากกา) ด้วยความก้าวหน้าในเทคโนโลยีดิจิทัลออสซิลโลสโคปแบบแอนะล็อกได้นำวิธีไปสู่ออสซิลโลสโคปแบบดิจิทัลในขณะที่ออสซิลโลสโคปแม่เหล็กไฟฟ้าและออสซิลโลกราฟแบบปากกาทำให้เครื่องบันทึกที่ใช้หน่วยความจำ (เครื่องบันทึกชั่วคราว)
Memory HiCorder เป็นเครื่องบันทึกที่ใช้หน่วยความจำ รูปที่ 1-1 แสดงสถาปัตยกรรมพื้นฐานที่ใช้โดย Memory HiCorders ซึ่งประกอบด้วยตัวแปลง A / D หน่วยความจำข้อมูลการแสดงรูปคลื่นและเครื่องพิมพ์พร้อมกับ CPU ที่ควบคุมโครงสร้างเหล่านี้ ฟังก์ชั่นตัวแปลง A / D เพื่อแปลงสัญญาณอนาล็อกอินพุตเป็นสัญญาณดิจิตอลซึ่งจะถูกเก็บไว้ในหน่วยความจำของเครื่องมือและแสดงหรือพิมพ์เป็นรูปคลื่น
-
-
เปรียบเทียบกับเครื่องบันทึกอนาล็อก
ส่วนนี้อธิบายว่าเหตุใดออสซิลโลกราฟปากกาอนาล็อก (เครื่องบันทึกปากกา) และออสซิลโลกราฟแม่เหล็กไฟฟ้าจึงถูกแทนที่ด้วย Memory HiCordersPen oscillographs คือเครื่องบันทึกแบบปรับสมดุลในตัวเองพร้อมเซอร์โวมอเตอร์ที่ทำงานตามสัดส่วนของความกว้างของสัญญาณอินพุตเพื่อเคลื่อนปากกาและด้วยเหตุนี้จึงบันทึกข้อมูลสัญญาณ พวกเขามีความเร็วในการตอบสนองตามลำดับหลายสิบเฮิรตซ์ แต่การใช้วิธีเชิงกลเพื่อแสดงแอมพลิจูดจะ จำกัด ความเร็วนั้นและตัวแปรประเภทหมึกต้องได้รับการบำรุงรักษาเป็นประจำ
ออสซิลโลกราฟแม่เหล็กไฟฟ้าใช้องค์ประกอบสะท้อนแสงที่มีความไวสูงซึ่งเบี่ยงเบนไปตามความกว้างของสัญญาณอินพุตเพื่อสะท้อนแสงจากแหล่งกำเนิดแสงไปยังกระดาษบันทึกไวแสง วิธีการวัดนี้สามารถบรรลุได้ การบันทึกความเร็วสูงด้วยความเร็วในการป้อนกระดาษสูงถึง 200 เซนติเมตรต่อวินาที (5 ms / cm) และความเร็วในการตอบสนองตามลำดับหลายกิโลเฮิรตซ์ แต่ต้องประสบกับปัญหาในรูปแบบของต้นทุนการทำงานที่สูงซึ่งเกี่ยวข้องกับกระดาษไวแสง ( เป็นผลมาจากความเร็วสูงของเครื่องมือ) และการจัดการองค์ประกอบสะท้อนแสง
Memory HiCorders ประกอบด้วยเครื่องพิมพ์จุดความร้อน (ที่มีความละเอียดสูง 8 จุดต่อมิลลิเมตร) สำหรับการพิมพ์ข้อมูลที่บันทึกไว้และการออกแบบนี้มีความน่าเชื่อถือสูงเนื่องจากไม่มีชิ้นส่วนที่เคลื่อนไหวเช่นปากกา ตราสารโดยทั่วไปให้การตอบสนองสูงด้วยความเร็วในการสุ่มตัวอย่างสูงถึง 20 MS / s (50 ns) นอกจากนี้ยังรวมฟังก์ชันทริกเกอร์ที่ครอบคลุมเข้ากับต้นทุนการทำงานต่ำเนื่องจากผู้ใช้สามารถดึงเฉพาะข้อมูลรูปคลื่นที่จำเป็นเท่านั้น แม้จะมีฟังก์ชั่นและประสิทธิภาพที่เพิ่มขึ้น แต่เครื่องมือมีราคาลดลงและด้วยเหตุผลเหล่านี้พวกเขาจึงได้แทนที่ออสซิลโลกราฟแม่เหล็กไฟฟ้าและเครื่องบันทึกปากกา
-
-
ชื่อและฟังก์ชันของชิ้นส่วน Memory HiCorder
-
Memory HiCorders มีจอ LCD สีสำหรับแสดงรูปคลื่นและเครื่องพิมพ์สำหรับพิมพ์ ทั้งจอแสดงผลและเครื่องพิมพ์สามารถสร้างเอาต์พุตแบบเรียลไทม์สำหรับการโหลดสัญญาณบางอย่าง (ข้อมูลที่ได้มาด้วยความเร็วในการสุ่มตัวอย่างอย่างน้อย 10 kS / s จะแสดงบนหน้าจอตามเวลาจริง)
ด้วยความเร็วในการสุ่มตัวอย่างสูงสุด 20 MS / s หน่วยความจำ HiCorders จะช้ากว่าออสซิลโลสโคปแบบดิจิทัล แต่มีความโดดเด่นด้วยความสามารถในการรับสัญญาณเข้าจำนวนมากโดยไม่ต้องใช้เครื่องขยายสัญญาณแยกหรือกังวลเกี่ยวกับความแตกต่างที่อาจเกิดขึ้นระหว่างสัญญาณ
ข้อมูลที่บันทึกไว้สามารถจัดเก็บไว้ใน SSD ในตัวการ์ด CF หรือแฟลชไดรฟ์ USB

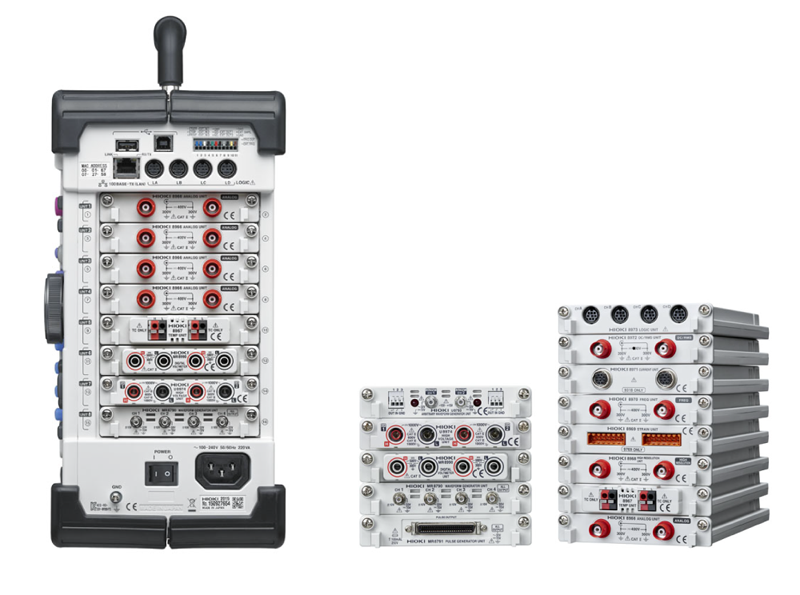

โดยทั่วไปหน่วยอินพุตแต่ละชุดจะมีช่องสัญญาณอินพุตสองช่องและเครื่องมือสามารถรองรับอินพุตได้ถึง 1000 V DC (700 V AC) เช่นเดียวกับร่องรอยแบบไดนามิกเทอร์โมคัปเปิลลอจิกและอินพุตอื่น ๆ เพียงแค่เปลี่ยนหน่วยอินพุต
ด้วยการเชื่อมต่อเครื่องมือกับคอมพิวเตอร์ผ่านอินเทอร์เฟซ USB หรือ LAN ผู้ใช้สามารถถ่ายโอนข้อมูลและควบคุมเครื่องมือจากระยะไกล
-
แอพพลิเคชั่น Memory HiCorder (ความแตกต่างจากออสซิลโลสโคปแบบดิจิตอลและตัวบันทึกข้อมูล)
-
เครื่องมือบันทึกและสังเกตรูปคลื่นที่มีอยู่ในปัจจุบันสามารถแบ่งออกเป็นสามประเภท: ออสซิลโลสโคปในส่วนความเร็วสูงของตลาด
หน่วยความจำ HiCorders ในกลุ่มความเร็วปานกลางและความเร็วต่ำของตลาดและตัวบันทึกข้อมูลในกลุ่มความเร็วต่ำของตลาด ลูกค้าเลือกเครื่องมือตามความถี่ของรูปคลื่นสัญญาณที่กำลังวัดและช่วงเวลาการบันทึกหรือตามลักษณะเช่นแรงดันสัญญาณอินพุตหากวงจรที่วัดมีศักย์กราวด์ที่แตกต่างกัน
ในขณะที่ออสซิลโลสโคปแบบดิจิทัลมีความสามารถในการสังเกตปรากฏการณ์ความเร็วสูงได้ดี แต่การใช้พื้นดินทั่วไปสำหรับทุกช่องสัญญาณทำให้เกิดความเสี่ยงที่จะเกิดการลัดวงจรระหว่างวงจรและความผิดพลาดของกราวด์เมื่อวัดวงจรที่มีศักยภาพแตกต่างกันเมื่อเทียบกับกราวด์หรือเมื่อทำการวัดเป้าหมายเช่นการควบคุมแบบเมคคาทรอนิกส์วงจรที่แรงและอ่อน
เนื่องจาก Memory HiCorders ใช้ช่องสัญญาณแยกจึงสามารถทำงานต่างๆเช่นการวัดสัญญาณควบคุม DC ในขณะที่สังเกตรูปคลื่น AC ของแหล่งจ่ายไฟเชิงพาณิชย์หรือรูปคลื่นการบันทึกระหว่างอินเวอร์เตอร์หรืออินพุตและเอาต์พุตของตัวแปลง เป็นผลให้มีการส่องแสงในการใช้งานที่เกี่ยวข้องกับการวัดวงจรที่ผสมกระแสที่แรงและอ่อนดังที่กล่าวไว้ข้างต้น
ด้วยการปรับปรุงความเร็วในการสุ่มตัวอย่าง Memory HiCorders มีลักษณะความถี่ที่เกินช่วงความถี่เสียงและตามที่กล่าวไว้ข้างต้น หน่วยอินพุตที่หลากหลายทำให้พวกเขามีความสามารถตั้งแต่การวัดทางไฟฟ้าไปจนถึงการวัดคุณสมบัติทางกลและการสั่น รูปที่ 1-6 แสดงแถบความถี่สำหรับรูปคลื่นสัญญาณและเครื่องมือวัดรูปคลื่นที่เข้ากันได้ในหลากหลายสาขา
02. Digital Oscilloscope กับ Memory HiCorder ต่างกันอย่างไร?
-
ไม่จำเป็นต้องมีเครื่องขยายสัญญาณแยก
ความแตกต่างที่มากที่สุดระหว่าง Memory HiCorders และออสซิลโลสโคปแบบดิจิตอลอยู่ที่การแยกช่องสัญญาณเข้าออกจากกันและออกจากอุปกรณ์
ช่องสัญญาณเข้าของ Memory HiCorder ทั้งหมดแยกออกจากกันด้วยไฟฟ้า ในออสซิลโลสโคปแบบดิจิตอลหรือ บอร์ด A / D ด้านหนึ่งของแต่ละช่องอินพุตเชื่อมต่อกับกราวด์
ออสซิลโลสโคปแบบดิจิตอลเหมาะอย่างยิ่งที่จะใช้ในงานที่จำเป็นต้องสังเกตสัญญาณหลายตัวที่ใช้กราวด์เดียวกันตัวอย่างเช่นในการวัดทางไฟฟ้าสัญญาณบนแผงวงจร อย่างไรก็ตามหากใช้ในการวัดอินพุตพร้อมกันและด้านเอาต์พุตของอุปกรณ์แปลงไฟ (เช่นตัวแปลงหรืออินเวอร์เตอร์) เช่นแสดงในรูปที่ 2-1 ออสซิลโลสโคปแบบดิจิทัลจะเกิดการลัดวงจรภายใน
Memory HiCorders มีประโยชน์อย่างมากในการใช้งานเช่นนี้ซึ่งต้องวัดสัญญาณจำนวนมากที่ศักยภาพต่างกัน
วิธีเดียวที่จะใช้ออสซิลโลสโคปแบบดิจิทัลในแอปพลิเคชันดังกล่าวคือการแยกเครื่องขยายเสียงระหว่างแต่ละสัญญาณและเครื่องมือ
-
-
ความแตกต่างของความละเอียดและความแม่นยำ
-
ออสซิลโลสโคปแบบดิจิทัลส่วนใหญ่มีความละเอียด 8 บิต (ให้ผล 256 คะแนน) ตัวอย่างเช่นถ้าใช้ช่วง± 10 V นั่นหมายถึงช่วงเวลาที่เล็กที่สุดที่สามารถตรวจพบได้โดยเครื่องมือคือ 0.078 V (ได้จากการหารช่วงเต็มของ 20 V ด้วย 256 คะแนน)
หน่วยความจำ HiCorders ส่วนใหญ่มีความละเอียด 12 บิต (ให้ 4,096 คะแนน) ทำให้สามารถใช้งานได้เพื่ออ่านค่าในช่วง 0.0048 V ภายใต้เงื่อนไขเดียวกัน หน่วยความจำ HiCorder ด้วยความละเอียด 24 บิตจะสามารถอ่านค่าในช่วงเวลา 0.000001192 V.
Memory HiCorders ยังให้ความแม่นยำที่เหนือกว่า ในขณะที่ออสซิลโลสโคปแบบดิจิตอลทั่วไปให้ความแม่นยำ± 1% f.s. ถึง± 3% f.s. หน่วยความจำ HiCorders ให้ความแม่นยำ± 0.01% RDG และ± 0.0025% f.s. ถึง± 0.5% f.s.
ความละเอียดและความแม่นยำระดับนี้ทำให้สามารถสังเกตผลลัพธ์จากกลไกได้การเคลื่อนที่การสั่นสะเทือนและเซ็นเซอร์ประเภทอื่น ๆ ในระดับรายละเอียดที่สูงขึ้น
-
ช่องสัญญาณเพิ่มเติมและรองรับสัญญาณที่หลากหลายมากขึ้น
ในขณะที่ออสซิลโลสโคปแบบดิจิตอลทั่วไปจะมีช่องอินพุต 4 ช่อง Memory HiCorders สามารถทำได้ รองรับช่องสัญญาณเข้า 2-54 ช่องขึ้นอยู่กับรุ่น
นอกจากนี้ยังสามารถใช้หน่วยอินพุตที่แตกต่างกันทำให้ Memory HiCorders ยอมรับไฟล์สัญญาณที่หลากหลายมากขึ้น
หน่วยอินพุตที่ใช้ได้ ได้แก่ หน่วยอนาล็อกที่สามารถรับแรงดันไฟฟ้า 1000 V DC (600 V AC) การป้อนข้อมูล; หน่วยที่สามารถเชื่อมต่อกับเทอร์โมคัปเปิล มาตรวัดร่องรอยและการเร่งความเร็วรถปิคอัพ; และหน่วยที่สามารถเชื่อมต่อกับเซ็นเซอร์กระแสที่มีความแม่นยำสูง
หน่วยอื่น ๆ ไปไกลกว่าอินพุตสัญญาณเพื่อเปิดใช้งานเอาต์พุตสัญญาณพร้อมฟังก์ชันกำเนิดและฟังก์ชันการสร้างรูปคลื่นโดยพลการ
Memory HiCorders เปล่งประกายในด้านของเมคคาทรอนิกส์ซึ่งพวกเขามอบฟังก์ชันการทำงานที่อยู่นอกเหนือความสามารถของออสซิลโลสโคปแบบดิจิตอลเช่นในการบันทึกแบบผสมรูปคลื่นแรงดันและกระแสและสัญญาณควบคุมสำหรับมอเตอร์อินเวอร์เตอร์และตัวแปลงและในการบันทึกความเครียดของเครื่องยนต์เบนซินและรูปคลื่นการจุดระเบิด
-
03. ฟังก์ชั่นการวัดพื้นฐานของหน่วยความจำ Hicorder
-
Memory HiCorder แต่ละตัวมีฟังก์ชันเพียงพอที่จะใช้เป็นจำนวนที่แตกต่างกันของประเภทของเครื่องมือวัด
■ฟังก์ชั่นบันทึกหน่วยความจำ
เครื่องมือนี้สามารถบันทึกช่วงเวลาความเร็วสูงและปรากฏการณ์ฉับพลันที่ไม่ทราบเวลา นอกจากนี้ยังสามารถคำนวณรูปคลื่นได้หลายแบบ■ฟังก์ชั่นบันทึก
แม้ว่าเครื่องมือนี้จะสามารถใช้เป็นเครื่องบันทึกแบบเรียลไทม์หรือเครื่องบันทึกปกติได้ แต่ความเร็วในการตอบสนองที่รวดเร็วมากซึ่งอยู่ในลำดับหลายไมโครวินาทีก็ยังช่วยให้สามารถบันทึกความกว้างของปรากฏการณ์เช่นเสียงรบกวนแม้ในการตั้งค่าความเร็วต่ำ■ฟังก์ชั่นบันทึก RMS
เครื่องมือนี้สามารถบันทึกระดับแรงดัน RMS ของอินพุตปัจจุบันโดยไม่ต้องมีตัวแปลง RMS และสามารถบันทึกความผันผวนของแรงดันไฟฟ้า■หน่วยความจำ XY ‧ ฟังก์ชันบันทึก XY
เครื่องมือนี้สามารถใช้เป็นเครื่องบันทึก X-Y สำหรับข้อมูลจาก X-T หลายตัว (แกนเวลา) ช่องที่บันทึกโดยมีช่องที่ผู้ใช้ระบุเป็นแกน■ฟังก์ชันบันทึกและหน่วยความจำ
ฟังก์ชันเครื่องบันทึกสามารถใช้เพื่อบันทึกความผันผวนในระยะยาวและเครื่องบันทึกความจำฟังก์ชันนี้สามารถใช้เพื่อบันทึกปรากฏการณ์ที่เกิดขึ้นอย่างกะทันหัน■ฟังก์ชัน FFT
เครื่องมือสามารถวิเคราะห์ส่วนประกอบความถี่ของปรากฏการณ์เช่นการสั่นสะเทือนโดยใช้ฟังก์ชันการวิเคราะห์ความถี่■ฟังก์ชันการบันทึกลอจิก
นอกจากอินพุตแบบอนาล็อกแล้วเครื่องมือนี้ยังสามารถบันทึกตรรกะได้อีกด้วย การบันทึกแบบดิจิตอล / อนาล็อกแบบผสมทำให้สามารถวัดลักษณะต่างๆเช่นลำดับเวลา
04. พลังของทริกเกอร์
-
ฟังก์ชันทริกเกอร์และประเภททริกเกอร์
ฟังก์ชันทริกเกอร์มีบทบาทสำคัญในการกำหนดค่าหน่วยความจำ HiCorder เมื่อการบันทึกช่วงเวลาความเร็วสูงฟังก์ชันนี้ช่วยให้เริ่มและหยุดได้ง่าย การวัดตามรูปแบบที่ซับซ้อนซึ่งเป็นไปไม่ได้สำหรับผู้ปฏิบัติงานที่เป็นมนุษย์เพื่อทำซ้ำด้วยตนเองต่อไปนี้จะแนะนำฟังก์ชันทริกเกอร์ Memory HiCorder บางอย่าง
รูปที่ 4-1 แสดงประเภทของแหล่งทริกเกอร์ที่รองรับโดย Memory HiCorders กับการยกเว้นทริกเกอร์ด้วยตนเอง ทริกเกอร์จะเปิดใช้งานตามเงื่อนไข AND / OR ระหว่างแหล่งที่มา ทริกเกอร์สามารถเปิดใช้งานได้ตามเงื่อนไข AND / OR ระหว่างช่องอนาล็อกและระหว่างช่องตรรกะ■ทริกเกอร์ระดับ
ทริกเกอร์ระดับจะเปิดใช้งานเมื่อแรงดันไฟฟ้าขาเข้าสูงกว่าหรือต่ำกว่าที่กำหนด ระดับทริกเกอร์ สามารถตั้งค่าตัวกรองทริกเกอร์เพื่อป้องกันไม่ให้ทริกเกอร์ทำงานโดยมีเสียงรบกวนหรือปรากฏการณ์อื่น ๆ■ In-Window ทริกเกอร์
การทริกเกอร์เกิดขึ้นเมื่อสัญญาณเข้าสู่ (IN) ช่วงเกณฑ์บนและล่างที่กำหนดไว้■ Out-of-Window ทริกเกอร์
การทริกเกอร์เกิดขึ้นเมื่อสัญญาณออก (OUT) ช่วงเกณฑ์บนและล่างที่กำหนดไว้■ทริกเกอร์จุ่มแรงดันไฟฟ้า
ปรากฏการณ์เช่นการลดลงของแรงดันไฟฟ้าชั่วขณะและไฟดับสามารถตรวจพบได้โดยใช้ทริกเกอร์ที่ออกแบบมาโดยเฉพาะสำหรับใช้กับแหล่งจ่ายไฟเชิงพาณิชย์ (50/60 Hz) ผู้ใช้งานตั้งค่าสูงสุด (หรือค่า RMS) และทริกเกอร์จะเปิดใช้งานหากอินพุตอยู่ต่ำกว่านั้นชั้น■ทริกเกอร์ระยะเวลา
ทริกเกอร์สามารถเปิดใช้งานได้เมื่อระยะเวลาอยู่นอกความกว้างของเวลาที่ระบุโดยยึดตามการเปลี่ยนแปลงความถี่และอื่น ๆ■ทริกเกอร์ RMS
สามารถเปิดใช้งานทริกเกอร์ได้ตามระดับ RMS■ทริกเกอร์ลอจิก
ทริกเกอร์สามารถเปิดใช้งานได้ตามอินพุตสัญญาณบนช่องลอจิก■ทริกเกอร์จับเวลา
การทริกเกอร์เกิดขึ้นในช่วงเวลาที่ระบุตั้งแต่เวลาเริ่มต้นที่ระบุจนถึงเวลาหยุด
เริ่ม 00 -1-1 0:00 น
หยุด 00 -1-2 0:00 น
Ineterval 1:00 น■ทริกเกอร์ภายนอก
ทริกเกอร์ภายนอกถูกเปิดใช้งานโดยอาศัยสัญญาณภายนอก ทริกเกอร์ถูกเปิดใช้งานโดยใช้สัญญาณสัมผัสที่ไม่มีแรงดันไฟฟ้าหรือสัญญาณ 5 ถึง 0 ทริกเกอร์ภายนอกมีสองอินพุตและเอาต์พุตเพื่อให้เอาต์พุตทริกเกอร์สามารถเชื่อมต่อกับ Memory HiCorder อื่นเพื่อเปิดใช้งานทริกเกอร์ทำงานพร้อมกัน■ทริกเกอร์ด้วยตนเอง
สามารถเปิดใช้งานทริกเกอร์ได้โดยกดปุ่มทริกเกอร์แบบแมนนวล -
-
■โหมดทริกเกอร์
เลือกจากโหมดการตั้งค่าด้านล่างว่าจะบันทึกความยาวการบันทึกหนึ่งครั้งต่อทริกเกอร์เหตุการณ์หรือเพื่อบันทึกอย่างต่อเนื่อง■โหมดเดี่ยว
เครื่องมือยอมรับการเปิดใช้ทริกเกอร์เพียงครั้งเดียวเท่านั้น เมื่อทริกเกอร์เปิดใช้งานหนึ่งครั้งรูปคลื่นจะถูกบันทึกตามความยาวการบันทึกที่ตั้งไว้จากนั้นการวัดจะหยุดลง■โหมดทำซ้ำ
เครื่องมือยอมรับการเปิดใช้งานทริกเกอร์ซ้ำ ๆ เมื่อไม่มีทริกเกอร์เปิดใช้งานเครื่องมือจะเข้าสู่สถานะสแตนด์บายของทริกเกอร์■โหมดอัตโนมัติ
เครื่องมือยอมรับการเปิดใช้งานทริกเกอร์ซ้ำ ๆ หากไม่มีการเปิดใช้งานทริกเกอร์หลังจากผ่านไปประมาณ 1 วินาทีเครื่องมือจะบันทึกรูปคลื่นสำหรับความยาวในการบันทึกโดยอัตโนมัติจุดเริ่มต้นทริกเกอร์ (Pre-trigger)
ผู้ใช้ตั้งค่าจุดทริกเกอร์เป็นเปอร์เซ็นต์โดยใช้จุดเริ่มต้นการบันทึกสำหรับชุดนั้น ความยาวในการบันทึกเป็น 0% และจุดหยุดบันทึกเป็น 100% ด้วยการตั้งค่าทริกเกอร์ล่วงหน้านี้เป็นไปได้ที่จะตรวจสอบเงื่อนไขก่อนที่จะเกิดทริกเกอร์ (ความผิดปกติหรือความผิดปกติ) เกิดขึ้น
05. วิธีใช้ Memory HiCorders ‧ ตัวอย่างการตั้งค่า
-
ตัวอย่างการใช้งานในสาขาอุตสาหกรรมต่างๆ
1. ไฟฟ้าและพลังงานที่เกี่ยวข้อง- การวิเคราะห์แหล่งจ่ายไฟ (ไฟดับชั่วขณะ, แรงดันไฟฟ้าลดลงชั่วขณะ, กำลังไฟ เสียงรบกวนการวิเคราะห์ฮาร์มอนิก)
- การวิเคราะห์ปัญหาเกี่ยวกับระบบควบคุมไฟฟ้า
- การวิเคราะห์ลักษณะของเบรกเกอร์และตัวขัดจังหวะวงจรแม่เหล็ก
- การตรวจจับการลัดวงจรและวงจรกราวด์ผิดปกติ
- เครื่องกำเนิดและการทดสอบการถ่ายโอนข้อมูลโหลด
- การทดสอบการชาร์จ / การคายประจุแบตเตอรี่
- เซอร์โวมอเตอร์และการวิเคราะห์ระบบข้อเสนอแนะ
- การวิเคราะห์สัญญาณการเล่นการ์ดแม่เหล็ก
- การวิเคราะห์อินพุตและเอาต์พุตของอินเวอร์เตอร์
2. ยานยนต์ ทางรถไฟและการขนส่ง
- การทดสอบการควบคุมรถยนต์และเครื่องยนต์
การวิเคราะห์การเผาไหม้ของเครื่องยนต์, การวิเคราะห์สัญญาณ ECU, การทดสอบ ABS, การทดสอบระบบกันสะเทือน,
การทดสอบระบบนำทางการทดสอบถุงลมนิรภัยการทดสอบ 4WD การทดสอบระบบส่งกำลังการสั่นสะเทือน การทดสอบในขณะที่ยานพาหนะขับเคลื่อนการวิเคราะห์สัญญาณเซ็นเซอร์ ฯลฯ
- ฝึกการทดสอบการควบคุมรถ
การทดสอบการควบคุมองค์ประกอบการทดสอบการควบคุมมอเตอร์อินเวอร์เตอร์การทดสอบการควบคุมการทำงานของรถไฟ ฯลฯ ลักษณะของเบรกและการวิเคราะห์การสั่นสะเทือน ฯลฯ
3. การผลิตและเครื่องจักร
- ควบคุมการวิเคราะห์ในโรงงานผลิตเหล็ก เคมีและโรงงานอุตสาหกรรมประเภทอื่น ๆ การวิเคราะห์สัญญาณเครื่องมือการวิเคราะห์วาล์วขดลวดแม่เหล็กไฟฟ้า และระบบควบคุมทำงานผิดปกติ
- การบำรุงรักษาอุปกรณ์ในโรงงานการวิเคราะห์การสั่นสะเทือนของมอเตอร์และแบริ่ง
- การทดสอบความดันอุปกรณ์ไฮดรอลิก
- การวิเคราะห์ความถี่การสั่นสะเทือนลักษณะเฉพาะของอุปกรณ์ประเภทต่างๆและเครื่องจักรกล
- การวิเคราะห์ระบบควบคุมสำหรับเครื่องฉีดพลาสติก
- การวินิจฉัยความผิดปกติที่มีผลต่ออุปกรณ์หมุน
- การวัดกระแสเชื่อม
- การวิเคราะห์ความผิดปกติที่มีผลต่ออุปกรณ์อัตโนมัติ
4. การบำรุงรักษา
- การทดสอบการเร่งความเร็วลิฟต์และการวิเคราะห์ความผิดปกติของระบบควบคุมไฟฟ้า
- การวิเคราะห์อุปกรณ์หมุน
5. อื่น ๆ
- การทดสอบวัสดุ (การบีบอัดความตึงโหลดการสั่นสะเทือนและการทดสอบแรงกระแทก ฯลฯ )
- การแพทย์ (การบันทึกกิจกรรมทางไฟฟ้าของหัวใจการวัดร่วมกับอุปกรณ์ทางการแพทย์ประเภทต่างๆ)
- การก่อสร้างและวิศวกรรมโยธา (การทดสอบการสั่นสะเทือนและแรงกระแทกการวิเคราะห์ลักษณะความถี่การสั่นของวัตถุต่างๆ)
สารเคมี (การทดสอบการระเบิดของดินปืนและการวิเคราะห์ความดัน)
ตัวอย่าง: การวัดลักษณะอินพุตและเอาต์พุตของแหล่งจ่ายไฟ DC
วัตถุประสงค์:
เพื่อวัดเวลาที่เพิ่มขึ้นในเอาต์พุตหลังจากเปิดใช้งานสวิตช์แหล่งจ่ายไฟ
ข้อพิจารณาที่สำคัญ:
ควรเปิดใช้งานทริกเกอร์ระดับที่ขอบที่เพิ่มขึ้นของอินพุตหลักเมื่อเปิดเครื่องสวิตช์เปิดอยู่
1) การตั้งค่าความยาวการบันทึก
เนื่องจากเราต้องการเก็บข้อมูลประมาณ 2 วินาทีให้ตั้งค่าระยะเวลาในการถ่ายภาพ (ความยาวในการบันทึก) เป็น 20div ที่ 100 ms / div
2) การตั้งค่าช่วงอินพุต
เนื่องจากด้านหลักของวงจรคือ 100 V AC ซึ่งให้ค่า P-P เป็น 282 V ให้ตั้งค่าช่อง 1 ถึง 100 V / div. เนื่องจากด้านรองคือ 5 V DC ให้ตั้งค่าช่อง 2 เป็น 1 V / div3) การตั้งค่าทริกเกอร์
เนื่องจากแรงดันไฟฟ้าจะเปลี่ยนจาก 0 ถึง 100 V (RMS) เมื่อสวิตช์เปิดอยู่ให้ตั้งค่าระดับทริกเกอร์ไปยังความชันที่เพิ่มขึ้นซึ่งมากกว่า 0 V คำอธิบายนี้จะใช้การตั้งค่า 10 โวลต์4) การตั้งค่าจุดเริ่มต้นทริกเกอร์ (Pre-trigger)
เนื่องจากเราต้องการข้อมูลหลังจากเปิดสวิตช์แล้วให้ใช้การตั้งค่าพรีทริกเกอร์ 10%5) การเลือกโหมดทริกเกอร์
เนื่องจากเราต้องการการวัดเพียงครั้งเดียวให้ใช้โหมดเดียว6) การตั้งค่าการพิมพ์ข้อมูล
หากคุณต้องการให้เครื่องมือพิมพ์ข้อมูลโดยอัตโนมัติเมื่อทริกเกอร์เปิดใช้งานให้เปิดการพิมพ์อัตโนมัติบนหน้าจอสถานะ (การตั้งค่า) หากคุณต้องการบันทึกข้อมูลโดยอัตโนมัติในรูปแบบหน่วยความจำภายนอกเลือกประเภทของสื่อและเลือกรูปแบบข้อมูล (ไบนารีหรือข้อความ) ถ้าคุณจับข้อมูลบนหน้าจอแม้ว่าการพิมพ์อัตโนมัติจะปิดอยู่คุณก็สามารถบันทึกหรือพิมพ์ได้ในภายหลังโดยใช้ปุ่ม PRINT ดังนั้นให้ปิดการตั้งค่านี้7) การตั้งค่า [กำลังรอการเรียกใช้งานล่วงหน้า]
ตรวจสอบการเชื่อมต่อสายอินพุตและกดปุ่ม START หากจอแสดงผลระบุว่าเครื่องมืออยู่ในสถานะพร้อมใช้งานทริกเกอร์ได้รับการตั้งค่าอย่างถูกต้อง8) การบันทึก
เปิดสวิตช์แหล่งจ่ายไฟ หากอุปกรณ์ได้รับการกำหนดค่าอย่างถูกต้องการวัดจะสิ้นสุดลงเมื่อได้รับข้อมูลรูปคลื่นเสร็จสมบูรณ์ -
-
ตัวอย่าง: การวัดลักษณะอินพุตและเอาต์พุตของแหล่งจ่ายไฟกระแสตรง 2
วัตถุประสงค์:
เพื่อวัดเวลาตกที่เอาต์พุตหลังจากเปิดใช้งานสวิตช์แหล่งจ่ายไฟ
ข้อควรพิจารณาที่สำคัญ:
กำหนดค่าทริกเกอร์เพื่อให้เปิดใช้งานโดยขอบด้านล่างของแหล่งจ่ายไฟ AC ตั้งแต่ทริกเกอร์ระดับจะไม่เปิดใช้งานสำหรับช่อง 1 ให้ใช้ทริกเกอร์ลดแรงดันไฟฟ้าด้วย การตรวจจับค่าสูงสุดหรือตั้งค่าทริกเกอร์เพื่อเปิดใช้งานที่ขอบด้านล่างของเอาต์พุต DC ระดับแรงดันไฟฟ้า หากคุณมีโพรบลอจิกแบบใช้ไลน์คุณยังสามารถตั้งค่าทริกเกอร์เพื่อเปิดใช้งานได้ เมื่อระดับลอจิกอินพุตเปลี่ยนจาก 1 เป็น 0 คำอธิบายนี้จะเน้นที่ขั้นตอนการวัดเมื่อใช้ทริกเกอร์ลดแรงดันไฟฟ้า เมื่อคุณเข้าใจวิธีการแล้ว ใช้ทริกเกอร์ลดแรงดันไฟฟ้านี้คุณจะสามารถวัดการหยุดทำงานชั่วขณะและแรงดันไฟฟ้าลดลงชั่วขณะส่งผลต่อแหล่งจ่ายไฟ AC■การวัดโดยใช้ทริกเกอร์ลดแรงดันไฟฟ้า
1) การตั้งค่าความยาวการบันทึก
เลือกตัวกระตุ้นแรงดันตกสำหรับช่อง 1 และตั้งค่าเป็น 5 V.2) การตั้งค่าช่วงอินพุต
เนื่องจากด้านหลักของวงจรคือ 100 V AC ซึ่งให้ค่า P-P เป็น 282 V ให้ตั้งค่าช่อง 1 ถึง 100 V / div. เนื่องจากด้านรองคือ 5 V DC ให้ตั้งค่าช่อง 2 เป็น 1 V / div3) การตั้งค่าตำแหน่งการแสดงผล
กำหนดตำแหน่ง 0 เป็นประมาณ 60% และ 10% เพื่อให้ช่อง 1 และ 2 ไม่ทับซ้อนกัน (ในตำแหน่งสามารถเปลี่ยนแปลงได้ในภายหลังหลังจากได้รับข้อมูลหากช่องแสดงขึ้นทับซ้อนกันดังนั้นจึงเป็นเรื่องดีหากเป็นเช่นนั้น)4) การตั้งค่าทริกเกอร์
เลือกตัวกระตุ้นแรงดันตกสำหรับช่อง 1 และตั้งค่าเป็น 5 V.5) การตั้งค่าจุดเริ่มต้นทริกเกอร์ (Pre-trigger)
เนื่องจากเราต้องการข้อมูลหลังจากเปิดสวิตช์แล้วให้ใช้การตั้งค่าพรีทริกเกอร์ 10%6) การเลือกโหมดทริกเกอร์
เนื่องจากเราต้องการการวัดเพียงครั้งเดียวให้ใช้โหมดเดียว7) การตั้งค่าการพิมพ์ข้อมูล
（การตั้งค่าเช่นเดียวกับตัวอย่างของ “การวัดลักษณะอินพุตและเอาต์พุตของ DC แหล่งจ่ายไฟ“)8) การตั้งค่า [กำลังรอการเรียกใช้งานล่วงหน้า]
ตรวจสอบการเชื่อมต่อสายอินพุตและกดปุ่ม START หากจอแสดงผลระบุว่าเครื่องมืออยู่ในสถานะพร้อมใช้งานทริกเกอร์ได้รับการตั้งค่าอย่างถูกต้อง9) การบันทึก
ปิดสวิตช์แหล่งจ่ายไฟ หากอุปกรณ์ได้รับการกำหนดค่าอย่างถูกต้อง การวัดจะสิ้นสุดลงเมื่อได้รับข้อมูลรูปคลื่นเสร็จสมบูรณ์* เหมือนกับรูปที่ 5-1
■การวัดโดยใช้โพรบลอจิกแบบใช้สายเปลี่ยนการตั้งค่าเงื่อนไขทริกเกอร์และการตั้งค่าการแสดงช่องสัญญาณลอจิก การตั้งค่าอื่น ๆ เหมือนกับที่อธิบายไว้ข้างต้น
1) การตั้งค่าทริกเกอร์ เนื่องจากทริกเกอร์จะเปิดใช้งานตามอินพุตตรรกะให้ตั้งค่าทริกเกอร์ตรรกะ การใช้ช่อง A1 [0.x.x.x] 4 ตั้งค่าทริกเกอร์เพื่อให้เปิดใช้งานเมื่อช่อง A1 เปลี่ยนจาก 1 เป็น 0
2) การแสดงช่องตรรกะ แสดงช่องลอจิก A1 บนหน้าจอแสดงช่อง
3) การตั้งค่าที่เหลือจะเหมือนกับการตั้งค่าที่อธิบายไว้ก่อนหน้านี้ หากคุณพบวงจรยึดตัวเองเช่นวงจรควบคุมลำดับที่แสดงปัญหาในการรีเซ็ตเมื่อใช้แนวทางนี้คุณสามารถวิเคราะห์ปัญหาได้เช่นในวงจรจ่ายไฟโดยการตั้งค่าทริกเกอร์เพื่อเปิดใช้งานขึ้นอยู่กับว่าวงจรยึดตัวเองมีแรงดันไฟฟ้า
-
-
ตัวอย่าง: การวัดรูปคลื่นกระแสเริ่มต้นของมอเตอร์
วัตถุประสงค์:
แม้ว่าเครื่องมือเช่นแอมป์มิเตอร์ปกติจะไม่สามารถใช้วัดปริมาณได้ เช่นความผันผวนของกระแสโหลดทันทีหรือกระแสเริ่มต้น Memory HiCorder สามารถทำได้ อย่างง่ายดายโดยใช้ระดับรูปคลื่นเมื่อใช้ร่วมกับกระแสแคลมป์เซ็นเซอร์
ข้อควรพิจารณาที่สำคัญ:
ใช้เซ็นเซอร์กระแสแคลมป์และตั้งค่าทริกเกอร์เพื่อให้เปิดใช้งานเมื่อเริ่มต้นปัจจุบัน ใช้ฟังก์ชันมาตราส่วนเพื่อให้อ่านค่าปัจจุบันได้โดยตรง ใช้ Hioki 9018 แคลมป์บนโพรบ อัตราเอาต์พุตจะเป็น 500 A AC ? 200 mV AC คุณยังสามารถแสดงเคอร์เซอร์ติดตามใช้เพื่อวัดค่าสูงสุดและเวลาปัจจุบันเร่งด่วนจากนั้นใช้ฟังก์ชันการคำนวณพารามิเตอร์เพื่อคำนวณค่าสูงสุด
1) การตั้งค่าความยาวการบันทึก
ความยาวในการบันทึกจะแตกต่างกันไปตามโหลด แต่ในที่นี้เราจะใช้การตั้งค่า 10 div ที่ 50 ms / div เพื่อจับภาพ 0.5 วินาที
2) การตั้งค่าช่วงอินพุต
เนื่องจากเซ็นเซอร์กระแสแคลมป์ที่เราใช้สร้างเอาต์พุต AC 200 mV ให้ตั้งค่า 0 ตำแหน่งเป็น 50% โดยใช้ 50 mV / div พิสัย
3) การตั้งค่าการปรับขนาด
เลือกมาตราส่วน 2 จุดบนหน้าจอการตั้งค่ามาตราส่วนของระบบและกำหนดการตั้งค่า ดังแสดงในรูปที่ 5-12 เนื่องจากใช้การตั้งค่า ENG ร่วมกับการปรับขนาดการตั้งค่าในหน่วย 103 และ 106 คุณสามารถอ่านค่าที่บ่งบอกถึงหน่วยด้วย K, M หรือ คำนำหน้า G
ค่าแรงดันไฟฟ้าที่ 2 จุด
ด้านสูง 0.2000E + 00 → 5.0000E + 02 [A]
ด้านต่ำ 0.0000E + 00 → 0.0000E + 00
4) การตั้งค่าจุดเริ่มต้นทริกเกอร์ (Pre-trigger)
เนื่องจากเราต้องการข้อมูลหลังจากเปิดใช้งานทริกเกอร์แล้วให้ใช้การตั้งค่า 10%
5) ถึง 8) (เหมือนกับ “การวัดลักษณะอินพุตและเอาต์พุตของแหล่งจ่ายไฟ DC”)
6) การคำนวณมูลค่าสูงสุด
ตั้งค่าการคำนวณพารามิเตอร์เป็น “ON” บนหน้าจอสถานะ (การตั้งค่า) และระบุการคำนวณสำหรับช่อง 1 เท่านั้น เนื่องจากข้อมูลยังคงอยู่ให้ย้ายเคอร์เซอร์กะพริบไปที่พารามิเตอร์ การคำนวณการตั้งค่า “ON” จะทำให้ปุ่ม “EXECUTE” แสดงบนฟังก์ชัน
แสดงคีย์ GUI กดปุ่มนั้น ผลการคำนวณค่าสูงสุดจะแสดงขึ้นบนหน้าจอ
-
