หน้านี้แสดงภาพรวมของตัวบันทึกข้อมูลหลายช่องและแอปพลิเคชันและอธิบายประเภทของสัญญาณที่สามารถป้อนเข้าสำหรับการวัดและความจำเป็นการทำงานของเครื่องมือ

01. เครื่องบันทึกข้อมูลหลายช่องคืออะไร? (ภาพรวม)

การใช้งานเครื่องบันทึกข้อมูล

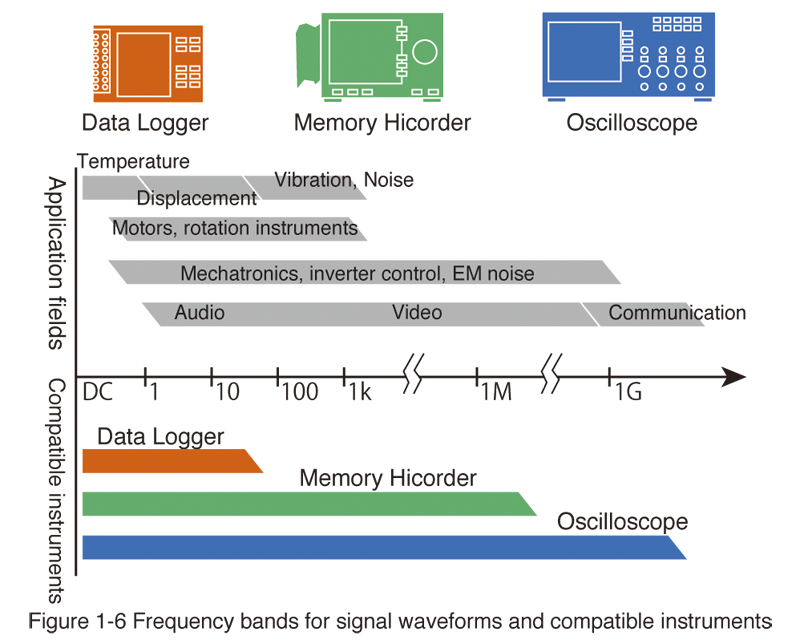

เครื่องบันทึกข้อมูลอุปกรณ์สังเกตรูปคลื่นชนิดหนึ่งที่ใช้ในการประมวลผลและบันทึกสัญญาณแบบดิจิทัลมีความเร็วในการสุ่มตัวอย่างสูงสุด 10 ตัวอย่างต่อวินาที (10 เฮิรตซ์) หรือ 100 ตัวอย่างต่อวินาที (100 Hz) ทำให้เหมาะสมกับการสังเกตสัญญาณที่เกี่ยวข้องด้วยปรากฏการณ์ที่ช้ากว่าเมื่อเทียบกับ Memory HiCorders และออสซิลโลสโคป

การใช้งานหลัก ได้แก่ การสังเกตอุณหภูมิสภาพอากาศและสถานะคงที่ พวกเขามีความโดดเด่นด้วยต้นทุนต่ำเมื่อเทียบกับอุปกรณ์สังเกตการณ์อื่น ๆ และความสามารถเพื่อรับสัญญาณเข้าจำนวนมากเกิน 100 ช่อง

ลักษณะของเครื่องบันทึกข้อมูล

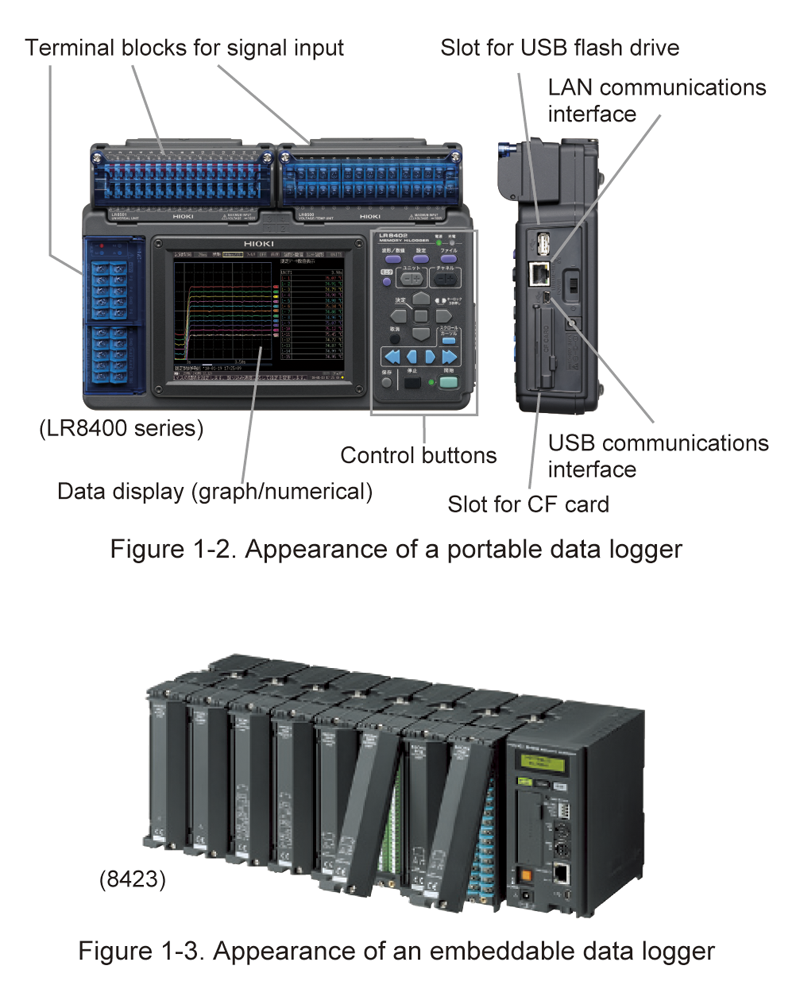

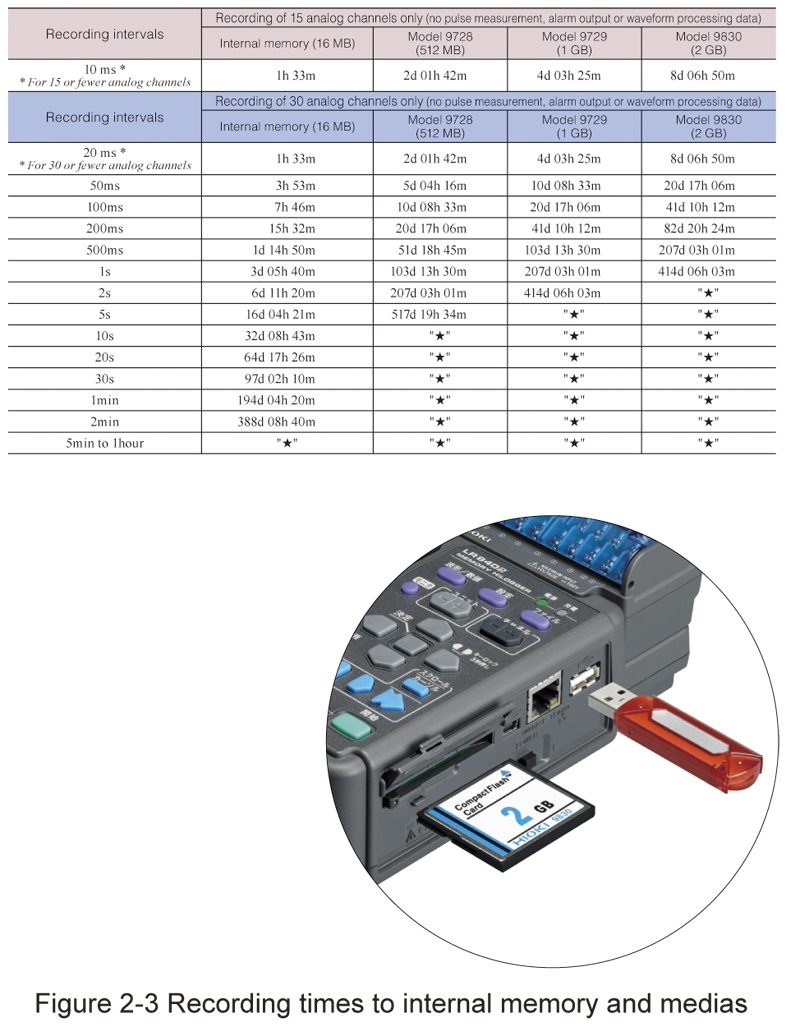

รูปที่ 1-2 และ 1-3 แสดงถึงตัวบันทึกข้อมูล ตราสารเหล่านี้มีเทอร์มินัลตั้งแต่หนึ่งเครื่องขึ้นไปบล็อกสำหรับอินพุตสัญญาณซึ่งจะแปลงเป็นดิจิทัลและบันทึกทั้งในหน่วยความจำภายในหรือบน CFการ์ดหรือแฟลชไดรฟ์ USB

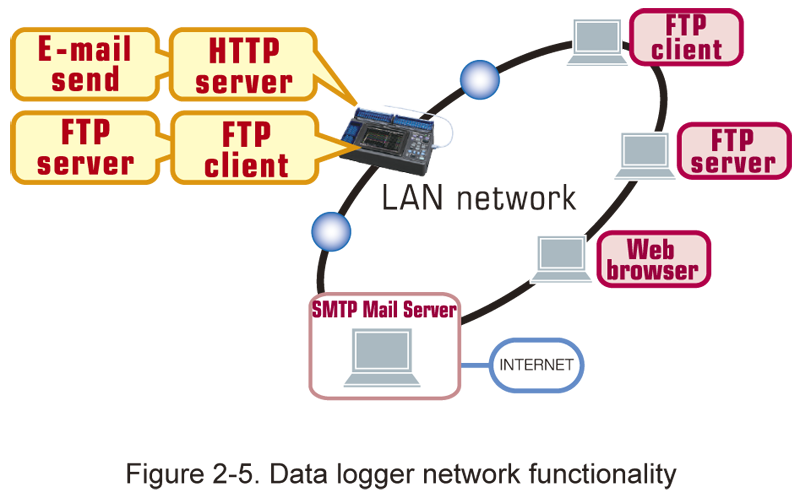

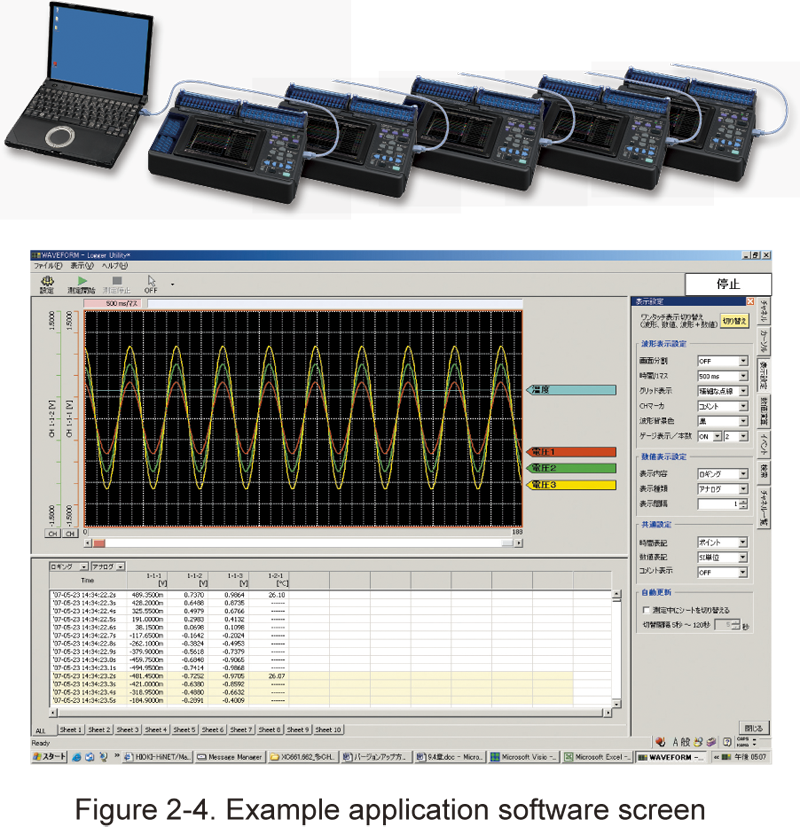

นอกเหนือจากการแสดงข้อมูลอินพุตแบบเรียลไทม์ในรูปแบบกราฟหรือตัวเลขสำหรับตัวดำเนินการการตรวจสอบผู้บันทึกข้อมูลช่วยให้สามารถดูข้อมูลที่ผ่านมาได้แม้ว่าจะยังคงบันทึกอินพุตอยู่ก็ตามคอมพิวเตอร์ที่เชื่อมต่อ LAN หรือ USB สามารถใช้เพื่อควบคุมเครื่องบันทึกหลายตัวและเพื่อบันทึกหรือถ่ายโอนข้อมูลจากเครื่องมือ

รุ่นพกพาที่ฝังได้พร้อมกันสามารถบันทึกได้สูงสุด 600 ช่อง

ข้อกำหนดการป้อนข้อมูลของเครื่องบันทึกข้อมูล

เครื่องบันทึกข้อมูลสามารถบันทึกสัญญาณประเภทต่อไปนี้ (ซีรี่ส์ LR8400):

• แรงดันไฟฟ้ากระแสตรง (สูงสุด 100 V) สัญญาณเอาท์พุตจากตัวแปลงสัญญาณและอุปกรณ์อื่น ๆ แรงดันไฟฟ้าของเซลล์แบตเตอรี่เป็นต้น
• กระแสไฟฟ้ากระแสตรงเอาต์พุตสัญญาณเครื่องมือวัดเช่น 4 ถึง 20 mA ซึ่งแปลงเป็น 1 ถึง 5 V สัญญาณสำหรับอินพุต
• เทอร์โมคัปเปิล (ประเภท: K, J, E, T, N, R, S, B, W)
• เครื่องตรวจจับอุณหภูมิความต้านทานทองคำขาว (ประเภท: Pt100, JPt100)
• ความต้านทาน (สูงถึง 200 Ω)
• ความชื้น (โดยใช้เซ็นเซอร์เฉพาะ)
• Pulse (พร้อมรองรับการรวมและการวัด RPM)
• สัญญาณดิจิตอล (บันทึกค่า 0 หรือ 1 แต่ละช่วงการบันทึก)

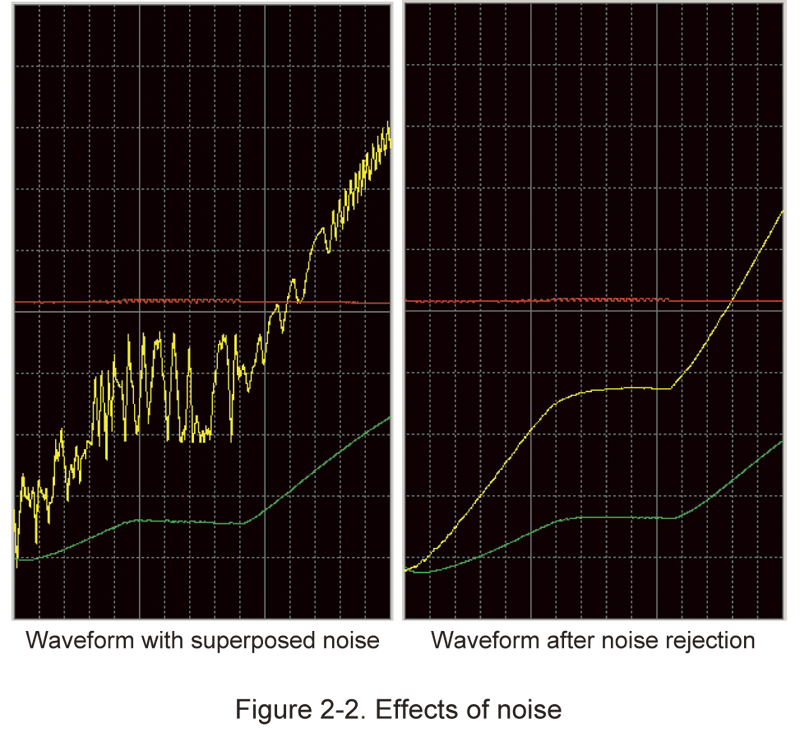

02. คุณสมบัติของเครื่องบันทึกข้อมูลหลายช่อง Hioki

การแยกอินพุตและข้อกำหนดเกี่ยวกับแรงดันไฟฟ้าสูง

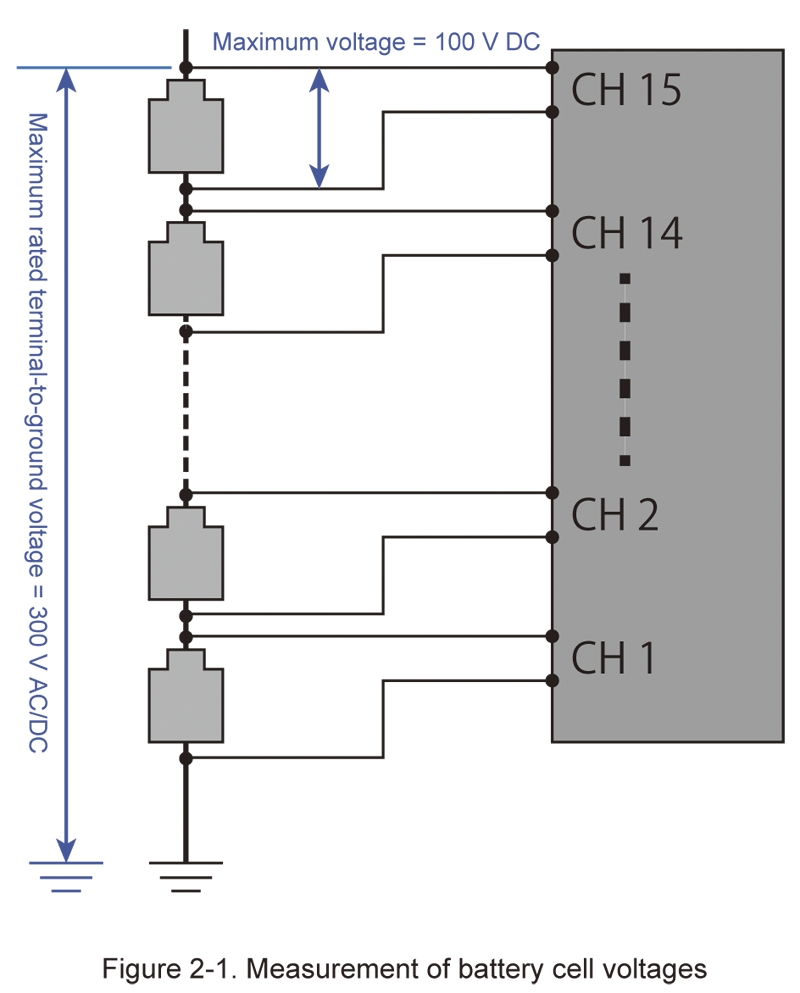

เมื่อวัดแรงดันไฟฟ้าของแบตเตอรี่แต่ละก้อนที่ต่ออนุกรมกันในการสร้างวงจรเช่นที่แสดงในรูปที่ 2-1 สิ่งสำคัญคือแต่ละช่องสัญญาณแยกด้วยระบบไฟฟ้า ในทำนองเดียวกันไม่สามารถวัดสัญญาณได้อย่างแม่นยำ ป้อนข้อมูลไปยังเครื่องบันทึกข้อมูลหากมีความต่างศักย์ระหว่างกัน เครื่องบันทึกข้อมูล Hioki มีช่องสัญญาณที่แยกได้โดยใช้รีเลย์เซมิคอนดักเตอร์

ในรูปที่ 2-1, Ch. 15 ขึ้นอยู่กับแรงดันไฟฟ้ารวมของแบตเตอรี่ที่ต่ออนุกรมกับกราวด์ เครื่องบันทึกข้อมูล Hioki ได้รับการออกแบบมาเพื่อทนต่อแรงดันไฟฟ้าจากขั้วสู่พื้นดินสูง
