เครื่องบันทึกค่ากำลังไฟฟ้า

CLAMP ON POWER LOGGER
PW3365

ป้องกันความเสี่ยงจากการลัดวงจรและอุบัติเหตุทางไฟฟ้า

มิเตอร์วัดกำลังไฟฟ้าแบบแคลมป์ของ HIOKI เป็นอุปกรณ์วัดกำลังไฟฟ้าแบบหลายช่องสัญญาณที่ใช้อินพุตแบบแคลมป์เซนเซอร์เพื่อวัดกำลังไฟฟ้าในระบบไฟฟ้าแบบ 1 เฟสไปจนถึง 3 เฟสได้อย่างแม่นยำและปลอดภัย PW3365 ยกระดับความปลอดภัยและความสะดวกไปอีกขั้นด้วยการเป็นมิเตอร์ไฟฟ้าแบบสัมผัสส่วนที่ไม่ใช่โลหะ(ฉนวน) เครื่องแรกของโลกที่ใช้คลิปวัดแรงดันไฟฟ้าที่สามารถต่อเข้ากับส่วนใดก็ได้ของสายเคเบิลหรือบัสบาร์ ทำให้ผู้ใช้งานสามารถตรวจสอบความต้องการพลังงานและพารามิเตอร์พลังงานอื่นๆ เพื่อตรวจสอบพลังงานและตรวจสอบมาตรการประหยัดพลังงานโดยไม่เสี่ยงต่ออุบัติเหตุไฟฟ้าลัดวงจร, ไฟฟ้าขัดข้องหรืออันตรายต่อชีวิตเนื่องจากกระแสไฟฟ้า
คุณลักษณะเฉพาะ
  • วัดแรงดันไฟฟ้าจากส่วนบนสุดหรือปลายสายไฟและสายเคเบิล โดยปราศจากความเสี่ยงต่อการลัดวงจร
  • รองรับระบบไฟฟ้าแบบ 1 เฟส 2 สาย ไปจนถึง 3 เฟส 4 สาย
  • สามารถวัดแรงดันไฟฟ้าได้ตั้งแต่ 90 V ถึง 520 V
  • สามารถแสดงผลการวัดฮาร์มอนิกสูงสุดถึง 13 ลำดับ
  • ดีไซน์เพรียวบางกะทัดรัดที่สามารถวางและติดตั้งได้ทุกที่
  • สามารถจัดเก็บข้อมูลติดต่อกันเป็นระยะเวลานานหลายเดือนด้วย SD การ์ด
  • มีฟังก์ชัน QUICK SET ที่ช่วยแนะนำคุณในการเชื่อมต่อเครื่องมือวัดกับชิ้นงานที่ต้องการวัดให้เหมาะสมและถูกต้อง

Model No. (Order Code)

PW3365-20 ตัวเครื่องเป็นภาษาอังกฤษ

คำถามที่พบบ่อย คลิกที่นี่

หมายเหตุ 1: หากซื้อเฉพาะตัวเครื่องหลัก PW3365 จะไม่สามารถทำการวัดหรือบันทึกข้อมูลกระแสและกำลังไฟฟ้าได้ โปรดเลือกซื้อแคลมป์เซนเซอร์กระแสไฟฟ้าที่เป็นอุปกรณ์เสริมในการวัดพารามิเตอร์กระแสไฟฟ้าหรือกำลังไฟฟ้า (แยกจำหน่าย)
หมายเหตุ 2: ในการจัดเก็บข้อมูลการวัดให้ใช้ SD การ์ดที่รับประกันโดย HIOKI เท่านั้น (อุปกรณ์เสริม, แยกจำหน่าย)



ได้รับรางวัลการันตีคุณภาพ

  • รางวัล German Design Award Special 2016 (*สำหรับเซนเซอร์วัดแรงดันไฟฟ้า Voltage Sensor PW9020)
  • 2015 Nikkan Kogyo Shimbun MACHINE DESIGN AWARD Distinctive Merit Award (*สำหรับ PW3365)

วิดีโอนำเสนอเครื่องมือวัด


วัดค่ากำลังไฟฟ้าได้อย่างปลอดภัยและง่ายดายโดยไม่จำเป็นต้องปิดเบรกเกอร์ก่อนทำการวัด ด้วยเครื่องบันทึกกำลังไฟฟ้าแบบพกพา

ในอดีตช่างเทคนิคจะต้องเชื่อมต่อสายโพรบวัดเข้ากับขั้วโลหะเพื่อวัดแรงดันไฟฟ้าในขั้นตอนการวัดกำลังไฟฟ้า ซึ่ง Hioki เล็งเห็นและตระหนักถึงความปลอดภัยของผู้ใช้งาน จึงได้พัฒนาเซนเซอร์แรงดันไฟฟ้าแบบไม่สัมผัสโลหะขึ้นมาใหม่ ทำให้สามารถวัดแรงดันไฟฟ้าได้ง่ายๆ โดยการหนีบเซนเซอร์เข้ากับฉนวน เทคโนโลยีนี้จะช่วยลดความเสี่ยงของการลัดวงจรเนื่องจากไม่ต้องสัมผัสกับส่วนประกอบที่มีกระแสไฟฟ้าและส่วนที่เป็นโลหะโดยตรง และยังช่วยลดความยุ่งยากในขั้นตอนการวัดแรงดันไฟฟ้าในส่วนที่ขั้วโลหะถูกปิดสนิทเพียงแค่คลิปเซนเซอร์บริเวณฉนวนของสายไฟ

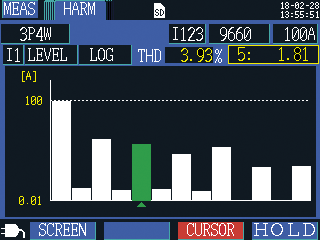

การทดสอบฮาร์มอนิก | วิเคราะห์จากรูปคลื่นพื้นฐานจนถึงลำดับที่ 13 ด้วย PW3365 เครื่องบันทึกกำลังไฟฟ้าแบบพกพา (เวอร์ชัน 2.00)

ใช้ PW3365 เครื่องบันทึกกำลังไฟฟ้าแบบพกพาคุณภาพจาก Hioki เพื่อวิเคราะห์รูปคลื่นพื้นฐานถึงลำดับที่ 13 ของส่วนประกอบฮาร์มอนิกที่ถูกรวมอยู่ในสัญญาณแรงดันและกระแสไฟฟ้าของสายไฟที่ความถี่ 50 / 60Hz แสดงผลความเพี้ยนโดยรวมของสัญญาณฮาร์มอนิก (THD) และ RMS และข้อมูลฮาร์มอนิกของแต่ละลำดับในรูปแบบลิสต์รายการตัวเลขหรือกราฟได้ ยิ่งไปกว่านั้นคุณสามารถวัดฮาร์มอนิกลำดับที่ 5 และ 7 ของส่วนประกอบฮาร์มอนิกซึ่งมีแนวโน้มที่จะมีผลกระทบมากที่สุดต่อคุณภาพไฟฟ้าได้อย่างปลอดภัยและง่ายดาย


แนะนำการทำงานของเครื่องบันทึกกำลังไฟฟ้าแบบพกพาด้วยการแสดงขั้นตอนการต่อสายแบบกราฟิกที่ใช้งานง่าย

ฟังก์ชัน QUICK SET ของ PW3365 เป็นฟังก์ชันที่ให้คำแนะนำบนหน้าจอและจะนำทางคุณตลอดขั้นตอนการตั้งค่าจนถึงการเริ่มต้นการวัด แม้ว่าคุณจะไม่คุ้นเคยกับวิธีการทำงานของเครื่องบันทึกกำลังไฟฟ้าแบบแคลมป์ แต่คุณก็สามารถกำหนดค่าและเชื่อมต่อเครื่องมือสำหรับการวัดกำลังไฟฟ้า 3 เฟสได้อย่างง่ายดาย นอกจากนี้ยังมีฟังก์ชัน “ตรวจสอบการต่อสายโพรบ (wiring check)” ที่จะแจ้งเตือนเมื่อมีการต่อสายโพรบที่ผิดช่อง เพื่อป้องกันข้อผิดพลาดในการวัด

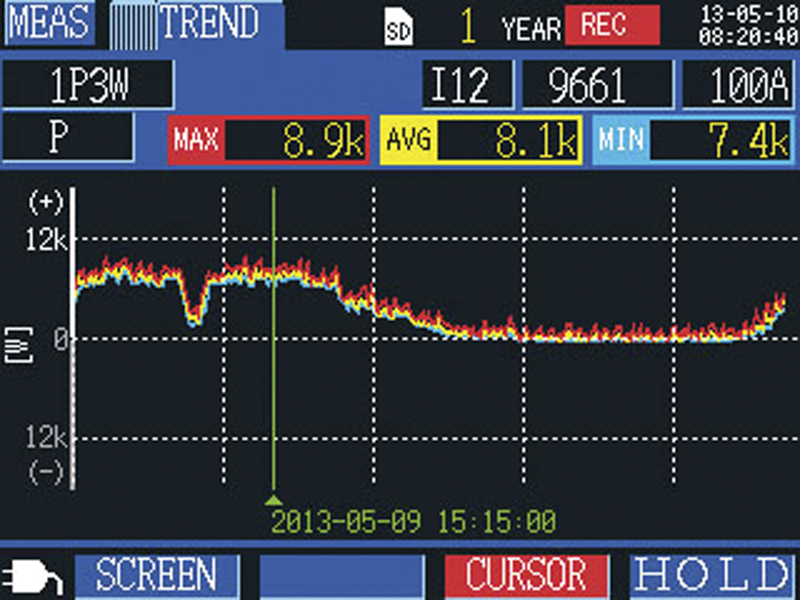

ฟังก์ชัน Power Logger สำหรับแสดงผลการวัดเป็นกราฟเพื่อให้คุณตรวจสอบผลการวัดได้อย่างรวดเร็ว

PW3365 จะแสดงค่าที่วัดได้และบันทึกไว้เป็นกราฟเพื่อความสะดวกในการใช้งานและการจัดการพลังงานไฟฟ้า นอกเหนือจากแสดงค่าที่วัดได้ คุณสามารถตรวจสอบค่าสูงสุด ต่ำสุด และค่าเฉลี่ยได้โดยเลื่อนเคอร์เซอร์ไปตามความต้องการและตามการแสดงผลแนวโน้มของกราฟ

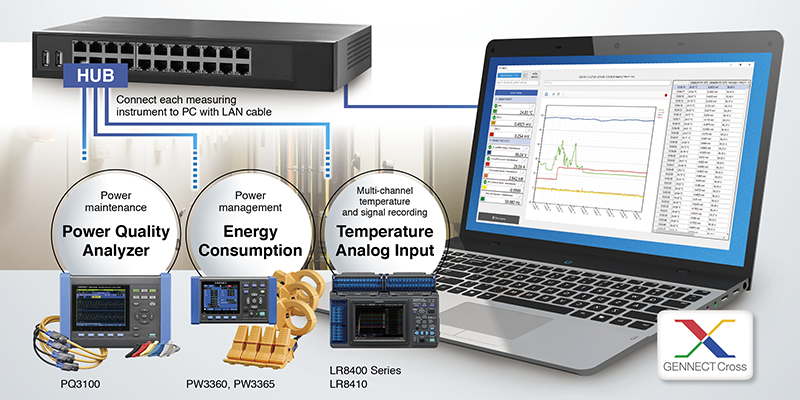

รับผลลัพธ์จากไซต์งานแบบเรียลไทม์ผ่าน GENNECT ONE SF4000

แสดงผลข้อมูลบนพีซีขณะทำการวัดค่าจากระยะไกล

ดูข้อมูลเพิ่มเติมเกี่ยวกับ SF4000


ข้อมูลจำเพาะ (รับประกันความแม่นยำของผลิตภัณฑ์ 1 ปี และ รับประกันความแม่นยำหลังการปรับแต่ง (Adjustment) โดย Hioki 6 เดือน)

ระบบไฟฟ้าและจำนวนวงจรที่รองรับ 50/60 Hz, ไฟฟ้ากระแสสลับ 1 เฟส 2 สาย (1/2/3 วงจร), ไฟฟ้ากระแสสลับ 1 เฟส 3 สาย (1 วงจร), ไฟฟ้ากระแสสลับ 3 เฟส 3 สาย (1 วงจร), ไฟฟ้ากระแสสลับ 3 เฟส 4 สาย (1 วงจร),
สำหรับวัดกระแสไฟฟ้า: 1 ถึง 3 ช่องสัญญาณ
ตัวแปรทางไฟฟ้าที่วัดได้ แรงดันไฟฟ้า RMS, กระแสไฟฟ้า RMS, ค่าคลื่นพื้นฐานของแรงดันไฟฟ้า, ค่าคลื่นพื้นฐานของกระแสไฟฟ้า, มุมเฟสพื้นฐานของแรงดันไฟฟ้า, มุมเฟสพื้นฐานของกระแสไฟฟ้า, ความถี่ (U1), ค่าสูงสุดของรูปคลื่นแรงดันไฟฟ้า (ค่าสัมบูรณ์), ค่าสูงสุดของรูปคลื่นกระแสไฟฟ้า (ค่าสัมบูรณ์), กำลังไฟฟ้าจริง (Active Power), กำลังไฟฟ้าสูญเสีย (Reactive Power) (พร้อมแสดงผล lag/lead ของรูปคลื่น), กำลังไฟฟ้าปรากฎ (Apparent Power), ตัวประกอบกำลังไฟฟ้า (พร้อมแสดงผล lag/lead ของรูปคลื่น) หรือตัวประกอบกำลังมูลฐาน (พร้อมแสดงผล lag/lead ของรูปคลื่น), พลังงานไฟฟ้าจริง (พลังงานที่ถูกใช้ไป, การคืนพลังงาน), พลังงานไฟฟ้าสูญเสีย (lag, lead), แสดงผลค่าใช้จ่ายการใช้พลังงาน, ปริมาณความต้องการกำลังไฟฟ้าจริง (พลังงานที่ถูกใช้ไป, การคืนพลังงาน), ปริมาณความต้องการกำลังไฟฟ้าสูญเสีย (lag, lead), ค่าความต้องการกำลังไฟฟ้าจริง (พลังงานที่ถูกใช้ไป, การคืนพลังงาน), ค่าความต้องการกำลังไฟฟ้าสูญเสีย (lag, lead), ความต้องการตัวประกอบกำลังไฟฟ้า
ช่วงวัดแรงดันไฟฟ้า 400 V AC (ช่วงการวัดที่มีประสิทธิภาพ: 90.00 V ถึง 520.00 V)
ฮาร์โมนิก แรงดันไฟฟ้าฮาร์โมนิก (Harmonic voltage), กระแสไฟฟ้าฮาร์โมนิก (Harmonic current), ความเพี้ยนโดยรวมของสัญญาณแรงดันไฟฟ้าฮาร์มอนิก (THD-F หรือ THD-R), ความเพี้ยนโดยรวมของสัญญาณกระแสไฟฟ้าฮาร์มอนิก (THD-F หรือ THD-R) สูงสุด 13 ลำดับ
ช่วงวัดกระแสไฟฟ้า
  • 500.00 mA ถึง 5.0000 kA AC (ขึ้นอยู่กับเซนเซอร์วัดกระแสที่ใช้งาน)
  • 50.000 mA ถึง 5.0000 A AC (ใช้งานกับแคลมป์เซ็นเซอร์วัดกระแสรั่วไหลเท่านั้น)
ช่วงวัดกำลังไฟฟ้า 200.00 W ถึง 6.0000 MW (ขึ้นอยู่กับแรงดันไฟฟ้า / กระแสไฟฟ้าและประเภทระบบไฟฟ้า)
ความแม่นยำพื้นฐาน แรงดันไฟฟ้า: ± 1.5% rdg. ± 0.2% fs (รวมความแม่นยำของตัวเครื่องเข้ากับคลิปวัดแรงดันไฟฟ้า [PW3365-20 + PW9020])
กระแสไฟฟ้า: ± 0.3% rdg. ± 0.1% fs + ความแม่นยำของแคลมป์เซ็นเซอร์
กำลังไฟฟ้า: ± 2.0% rdg ± 0.3% fs + ความแม่นยำของแคลมป์เซ็นเซอร์ (Power Factor = 1)
อัตรารีเฟรชหน้าจอ (Display refresh rate) 0.5 วินาที (ยกเว้นขณะที่เข้าถึงการ์ด SD และหน่วยความจำภายใน หรือขณะที่เชื่อมต่อและใช้งาน LAN/USB)
การบันทึกข้อมูล การ์ดหน่วยความจำ SD หรือ หน่วยความจำภายในแบบเรียลไทม์
การเลือกช่วงบันทึกข้อมูล 1 วินาทีถึง 30 วินาที, 1 นาทีถึง 60 นาที, 14 ตัวเลือก
ข้อมูลที่บันทึกได้
  • ข้อมูลการวัด: ค่าเฉลี่ย (Average only / Average), ค่าสูงสุดและค่าต่ำสุด (Max./Min. value)
  • การบันทึกและแคปเจอร์หน้าจอ: ไฟล์ BMP (บันทึกข้อมูลทุกๆ 5 นาที ที่ช่วงบันทึกข้อมูลต่ำสุด)
  • การบันทึกรูปคลื่น (Waveform): รูปคลื่นข้อมูลแบบ Binary
พอร์ตการเชื่อมต่อ การ์ดหน่วยความจำ SD / SDHC,
LAN 100BASE-TX: ฟังก์ชั่นเซิร์ฟเวอร์ HTTP, การตั้งค่าระยะไกลผ่านโปรแกรมการสื่อสาร, การดาวน์โหลดข้อมูล
USB 2.0: เมื่อเชื่อมต่อกับพีซี, การ์ด SD และหน่วยความจำภายในจะรับรู้ว่าเป็นอุปกรณ์จัดเก็บข้อมูลแบบถอดได้, การตั้งค่าระยะไกลผ่านโปรแกรมการสื่อสาร, การดาวน์โหลดข้อมูล
ฟังก์ชันต่างๆ ตรวจการเชื่อมต่อของสายไฟ, แนะนำการใช้งานแบบรวดเร็ว (Quick Set Navigation Guide), ตั้งเวลา, อินพุตพัลส์ (Pulse input)
แหล่งจ่ายไฟที่รองรับ [อะแดปเตอร์แปลงไฟกระแสสลับ] เลือกใช้ Z1008 (สำหรับแรงดันไฟฟ้ากระแสสลับ 100 ถึง 240 V, 50/60 Hz), สูงสุด 45 VA (รวมอะแดปเตอร์แปลงไฟกระแสสลับ)
[ชุดแบตเตอรี่] เลือกใช้ 9459 (DC 7.2 V, 3 VA, เวลาในการชาร์จ 6 ชั่วโมง 10 นาที), ใช้งานต่อเนื่อง 5 ชั่วโมง (เมื่อปิดไฟ Backlight)
ขนาดและน้ำหนัก
  • 180 มม. (7.09 นิ้ว) W × 100 มม. (3.94 นิ้ว) H × 48 มม. (1.89 นิ้ว) D, 540 ก. (19 ออนซ์) ไม่รวม PW9002
  • 180 มม. (7.09 นิ้ว) W × 100 มม. (3.94 นิ้ว) H × 68 มม. (2.68 นิ้ว) D, 820 ก. (28.9 ออนซ์) รวม PW9002
อุปกรณ์พื้นฐานที่มาพร้อมกับตัวเครื่อง คลิปวัดแรงดันไฟฟ้า (PW9020) ×1, อะแดปเตอร์แปลงไฟกระแสสลับ (Z1008) ×1, สาย USB ×1, คู่มือการใช้งาน ×1, คู่มือแนะนำการวัด ×1, คลิปสี ×1 (ชุด: แดง, เหลือง, น้ำเงิน, ขาว อย่างละ 4 อัน), ท่อเกลียวสำหรับการจัดกลุ่มสายของแคลมป์เซนเซอร์ × 10
