แคลมป์วัดค่ากำลังไฟ AC
AC CLAMP POWER METER
CM3286-50
แคลมป์มิเตอร์ Hioki เป็นเครื่องวัดกระแสไฟฟ้าและแรงดันไฟฟ้าแบบมือถือที่ดีที่สุดสำหรับการวัดสายไฟอย่างปลอดภัยและแม่นยำ แคลมป์ CM3286 บนมิเตอร์ไฟฟ้าสามารถวัดแรงดันไฟฟ้ากระแสไฟฟ้าตัวประกอบกำลังมุมเฟสกำลังไฟฟ้ารีแอกทีฟหรือความถี่รวมทั้งตรวจจับลำดับเฟสบนเส้นสด ณ จุดที่ต้องการของวงจรเฟสเดียวหรือวงจรสามเฟส
CAT IV 600V, CAT III 1000V
คุณลักษณะเฉพาะ
-
- แสดงสี่พารามิเตอร์พร้อมกัน
- มิเตอร์ไฟฟ้าแบบมือถือที่วัดจากกำลังไฟ 5 W และกระแสไฟฟ้า 60 mA
- นอกเหนือจากกระแสไฟฟ้าแรงดันและกำลังไฟแล้วให้วัดการใช้พลังงานอินทิกรัลและลำดับเฟสอย่างง่าย
- คุณสมบัติและฟังก์ชันให้การทดสอบที่รวดเร็วและมีประสิทธิภาพ
- วิเคราะห์ฮาร์มอนิกจากลำดับที่ 1 ถึงลำดับที่ 30 ด้วย GENNECT Cross (จำเป็นต้องมี Wireless Adapter Z3210)
Model No. (Order Code)
| CM3286-50 | (ไม่รวม Wireless Adapter Z3210) |
|---|---|
| CM3286-90 | มาพร้อม Wireless Adapter Z3210 ในตัว |
หมายเหตุ: * ค่าที่ระบุสำหรับกำลังไฟฟ้าสามเฟสเป็นไปตามสมมติฐานของสภาวะสมดุลและคลื่นไซน์โดยไม่มีการบิดเบือนที่ 50/60 Hz การวัดที่แม่นยำไม่สามารถทำได้บนสายสามเฟสที่ไม่สมดุลหรือควบคุมด้วยอินเวอร์เตอร์ นอกจากนี้หากไม่สามารถตรวจจับเฟส (ศูนย์ข้าม) ได้เนื่องจากการบิดเบือนรูปคลื่นอย่างมีนัยสำคัญจะไม่สามารถวัดหรือแสดงผลได้
* ตัวประกอบกำลัง / มุมเฟสคือค่าที่ได้จากค่าข้ามศูนย์ของกระแสและแรงดันไฟฟ้า หากไม่สามารถตรวจจับเฟส (ศูนย์ตัดขวาง) ได้เนื่องจากการบิดเบือนรูปคลื่นอย่างมีนัยสำคัญจะไม่สามารถวัดหรือแสดงผลได้
รางวัล Good Design Award 2017
ความคิดเห็นจาก Good Design Award 2017
“CM3286 / CM3286-01 นำเสนอฟังก์ชันการวัดที่หลากหลายในขนาดกะทัดรัดโดยเฉพาะอย่างยิ่งความสามารถในการตรวจสอบการขโมยไฟฟ้าในประเทศเกิดใหม่รางวัลนี้เป็นการรับรองว่าผลิตภัณฑ์ดำเนินการอย่างไรกับการออกแบบแคลมป์มิเตอร์ที่ได้รับการพิสูจน์แล้วของ Hioki ในขณะที่นำเสนอฟังก์ชันการทำงาน และความสะดวกในการใช้งานที่ลูกค้าคาดหวังจากเครื่องมือดังกล่าวพร้อมกับการออกแบบที่มีนัยสำคัญทางสังคมซึ่งแสดงให้เห็นถึงความเข้าใจในวิธีที่คนงานตรวจสอบการขโมยไฟฟ้าในประเทศเกิดใหม่และนำผลจากการสังเกตวิธีการใช้ผลิตภัณฑ์ดังกล่าวในภาคสนามใน เพื่อสร้างเครื่องมือที่มีประโยชน์มากขึ้นเราหวังว่าผลิตภัณฑ์จะช่วยขจัดปัญหาการขโมยไฟฟ้า”
ช่วงการวัดกว้าง
ส่งมอบการวัดที่หลากหลายในสถานที่ตั้งแต่โรงงานผลิตไปจนถึงครัวเรือน
วัดกำลังไฟฟ้าได้อย่างแม่นยำตั้งแต่ 5 W ที่กระแสต่ำถึง 60 mA ถึง 360 กิโลวัตต์ที่สูงสุด 600 A (การวัดกำลังเฟสเดียว)
วัดกำลังในวงจรสามเฟสแบบสมดุล (พร้อมค่าโดยประมาณ)
(1 เฟส / 2 สาย 1 เฟส / 3 สายบาลานซ์ 3 เฟส / 3 สายและบาลานซ์ 3 เฟส / 4 สาย)
* เครื่องมือนี้จะสร้างค่ากำลังไฟฟ้าโดยประมาณเมื่อวัดวงจร 3 เฟส
จอแสดงผลที่ดูง่าย
พารามิเตอร์ที่เกี่ยวข้องและตำแหน่งการเชื่อมต่อที่แสดงบนจอแสดงผลพร้อมกัน (พารามิเตอร์หลัก× 1, พารามิเตอร์ย่อย× 3)

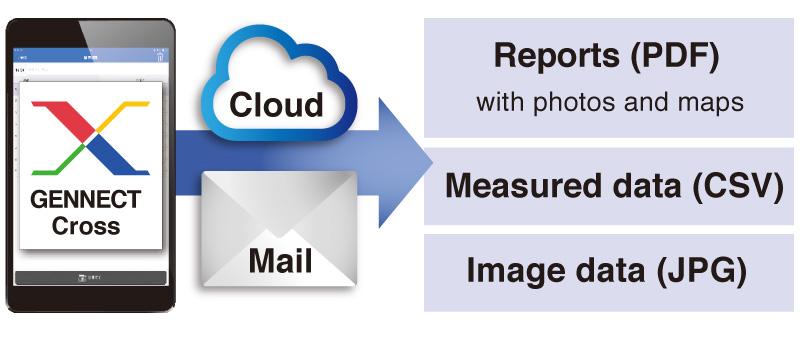

สร้างรายงานทันทีโดยแอปฟรี (GENNECT Cross) * CM3286-01 เท่านั้น
GENNECT Cross แอปฟรีที่ออกแบบมาเพื่อใช้กับเครื่องมือวัด Hioki โดยเฉพาะให้คุณตรวจสอบและจัดการผลการวัดและสร้างรายงาน
ซอฟต์แวร์มีฟังก์ชันการทำงานที่หลากหลายซึ่งช่วยจัดการข้อมูลในภาคสนามรวมถึงสถานที่วัดการถ่ายภาพการวางผลการวัดลงในภาพถ่ายและบันทึกบันทึกช่วยจำที่เขียนด้วยมือ
คู่มือการเดินสายไฟอย่างง่าย
CM3286 มีคำแนะนำง่ายๆบนหน้าจอที่ระบุวิธีการเชื่อมต่อกับวงจร 3 เฟส
ฟังก์ชัน AUTO HOLD ในตัว
แคลมป์มิเตอร์จะส่งเสียงบี๊บเมื่อค่าที่วัดได้คงที่แล้วถือค่าที่แสดงไว้โดยอัตโนมัติ
สิ่งนี้มีประโยชน์เมื่อใช้เครื่องมือในสถานที่ที่ยากต่อการมองเห็นจอแสดงผลหรือกดปุ่มพักสาย
แจ้งเตือนสองครั้งพร้อมเสียงและแสง
เมื่อแคลมป์มิเตอร์ตรวจพบกระแสไฟฟ้าหรือแรงดันไฟฟ้าเข้ามากเกินไปในระหว่างการตรวจสอบความต่อเนื่องเครื่องจะแจ้งเตือนคุณด้วยไฟพื้นหลังสีแดงและเสียงบี๊บเพื่อช่วยป้องกันอุบัติเหตุ
ตรวจสอบเฟสไม่สมดุลอย่างรวดเร็ว
CM3286 สามารถวัดกำลังไฟฟ้าที่ไม่สมดุลในวงจร 3 เฟส / 3 สายโดยการวัดกำลังเฟสเดียวสองครั้งจากนั้นเพิ่มผลลัพธ์โดยอัตโนมัติ
(เครื่องมือนี้ยังสามารถวัดวงจร 3 เฟส / 4 สายในการวัดแยกกันสามแบบ)
ตรวจสอบความผันผวนของแหล่งจ่ายไฟได้อย่างง่ายดาย
นื่องจากสามารถแสดงค่าสูงสุด (MAX) ต่ำสุด (MIN) และค่าเฉลี่ย (AVG) CM3286 จึงมีประโยชน์เมื่อคุณต้องการตรวจสอบขนาดของความผันผวน
และเนื่องจากสามารถวัดค่ายอด (PEAK) ได้ด้วยคุณจึงสามารถใช้เพื่อตรวจสอบความผันผวนที่ระดับค่ายอด
รองรับการวัดที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และกระแสไฟฟ้าสูง
CM3286 สามารถใช้กับอะแดปเตอร์แคลมป์ออน 9290-10 ที่เป็นอุปกรณ์เสริมเพื่อวัดบัสบาร์ที่มีเส้นผ่านศูนย์กลางไม่เกิน 55 มม. หรือ 80 × 20 มม.
วัดกระแสไฟฟ้าได้สูงถึง 1,000 A AC (หรือ 1500 A นานถึง 5 นาที)
ตรวจจับการโจรกรรมไฟฟ้าได้อย่างแม่นยำ
CM3286 เหมาะอย่างยิ่งสำหรับการตรวจสอบการโจรกรรมไฟฟ้าเนื่องจากสามารถวัดได้ทั้งไฟฟ้ากระแสสลับและกระแสไฟฟ้า
- การงัดแงะมิเตอร์: ตรวจจับโดยเปรียบเทียบการอ่านและการวัดมิเตอร์ไฟฟ้า
การทำงานที่เหมาะสมของมิเตอร์ไฟฟ้าสามารถยืนยันได้โดยการเปรียบเทียบการอ่านมิเตอร์และค่าจริง - การโจรกรรมโดยตรง: ตรวจจับโดยการวัดกระแส
สามารถตรวจจับการขโมยไฟฟ้าได้โดยการวัดกระแสที่ด้านแหล่งจ่ายไฟของการเชื่อมต่อที่ผิดกฎหมาย
ฟังก์ชันตรวจจับและรายงานการโจรกรรมไฟฟ้า (CM3286-01 เท่านั้น)
ฟังก์ชันตรวจจับและรายงานการโจรกรรมไฟฟ้าของเครื่องมือสามารถใช้เพื่อทำการวัดและสร้างรายงานได้อย่างรวดเร็วและง่ายดาย (เฉพาะ CM3286-01)
เพียงทำตามขั้นตอนการวัดเพื่อทำการวัดและถ่ายภาพในสถานที่สี่แห่งจากนั้นเครื่องมือจะสร้างรายงานโดยอัตโนมัติพร้อมรูปถ่าย
เนื่องจากรายงานถูกสร้างขึ้นโดยอัตโนมัติในฟิลด์ตามข้อมูลการวัดที่จับได้จึงเป็นไปไม่ได้ที่ผู้อื่นจะแก้ไขข้อมูล
ข้อมูลจำเพาะ
| ระบบไฟฟ้าที่รองรับ | ไฟฟ้ากระแสสลับ 1 เฟส, ไฟฟ้ากระแสสลับ 3 เฟส (แบบสมดุล มีแรงดันไฟฟ้าเท่ากันทุกเฟส) |
|---|---|
| ตัวแปรทางไฟฟ้าที่วัดได้ | แรงดันไฟฟ้า (Voltage), กระแสไฟฟ้า (Current), ค่าสูงสุดของรูปคลื่นแรงดันไฟฟ้า/กระแสไฟฟ้า (Peak), กำลังไฟฟ้าจริง (Active Power), กำลังไฟฟ้าสูญเสีย (Reactive Power), กำลังไฟฟ้าปรากฎ (Apparent Power), ตัวประกอบกำลังไฟฟ้า (Power Factor), มุมเฟส (Phase Angle)*1, ความถี่ (Frequency), การบริโภคพลังงานไฟฟ้าจริงอย่างง่าย (Simple Active Energy Consumption) (ของไฟฟ้าสลับ 1 เฟส) [เฉพาะรุ่น CM3286-01 เท่านั้น*2) ลำดับฮาร์โมนิกของแรงดันและกระแสไฟฟ้า |
| ช่วงวัดแรงดันไฟฟ้ากระแสสลับ | [ช่วงการวัด] 80.0 V ถึง 600.0 V, 1 ย่าน, ความแม่นยำพื้นฐานที่ความถี่ 45 – 66 Hz: ± 0.7% rdg. ± 3 dgt. (ช่วงความถี่: 45 ถึง 1 kHz, True RMS) |
| ช่วงวัดกระแสไฟฟ้ากระแสสลับ | [ช่วงการวัด] 0.060 A ถึง 600.0 A, 3 ย่าน, ความแม่นยำพื้นฐาน: ± 1.3% rdg. ± 3 dgt. (ช่วงความถี่: 45 ถึง 1 kHz, True RMS) |
| ลำดับฮาร์โมนิก | ฮาร์มอนิก (แรงดัน / กระแส): ลำดับสูงสุดที่ 30 ลำดับ, Content factor, อัตราส่วนความเพี้ยนโดยรวมของสัญญาณฮาร์มอนิก |
| ฟังก์ชันต่างๆ | [มุมเฟส (Phase Angle)*1] นำ (lead) -180.0° ถึง ตาม (lag) 179.9°, [ตัวประกอบกำลังไฟฟ้า (Power Factor)] -1.000 ถึง 1.000, [ความถี่ (Frequency)] 45.0 Hz ถึง 999.9 Hz, ค่าสูงสุด (Peak),ตรวจจับลำดับเฟส (Phase Detection), หน้าจอแสดงผล ค่าสูงสุด / ต่ำสุด / เฉลี่ย, คงค่าอัตโนมัติ, เปรียบเทียบการวัดค่าทางไฟฟ้า, แสดงผลการคำนวณกำลังไฟฟ้าของระบบไฟฟ้า 3 เฟส แบบไม่สมดุล (unbalanced) เป็นต้น |
| มาตาฐานการกันน้ำและกันฝุ่น | IP54 (EN60529) เฉพาะด้ามจับ (ไม่รวมปุ่มเปิดปากแคลมป์ด้านข้าง) ความเสี่ยงในการเกิดไฟฟ้าลัดวงจรจะเพิ่มขึ้นเมื่อวัดตัวนำที่เปียกชื้น |
| พอร์ตการเชื่อมต่อ | Bluetooth® 4.0LE, สำหรับแสดงผลข้อมูลการวัดบนอุปกรณ์สื่อสารในระบบ iOS หรือ Android |
| แหล่งจ่ายไฟที่รองรับ | แบตเตอรี่อัลคาไลน์ AAA (LR3) × 2 ; ใช้งานได้ต่อเนื่อง 25 ชั่วโมง (เมื่อปิดไฟพื้นหลังที่หน้าจอ) |
| เส้นผ่านศูนย์กลางแกนกลางปากแคลมป์ | 46 มิลลิเมตร (1.81 นิ้ว) |
| ขนาดและน้ำหนัก | 82 มม. (3.23 นิ้ว) W × 241 มม. (9.49 นิ้ว) H × 37 มม. (1.46 นิ้ว) D, 450 ก. (15.9 ออนซ์) |
| อุปกรณ์พื้นฐานที่มาพร้อมกับตัวเครื่อง | สายวัดแรงดันไฟฟ้า (L9257) ×1 ชุด, แบตเตอรี่อัลคาไลน์ AAA (LR3) × 2, กระเป๋า (C0203) × 1, คู่มือการใช้งาน × 1, [เฉพาะรุ่น CM3286-01 เท่านั้น] ข้อควรระวังเกี่ยวกับการใช้อุปกรณ์ที่ปล่อยคลื่นวิทยุ ×1 |
| Dimensions and mass | 210 mm (8.27 in)W × 160 mm (6.30 in)H × 60 mm (2.36 in)D, 1.2 kg (42.3 oz) |
ประเทศและภูมิภาคที่รองรับการใช้งานแบบไร้สายในปัจจุบัน (CM3286-01) อัปเดตล่าสุด: 12 เมษายน 2021
| ประเทศและภูมิภาคที่รองรับการทำงานแบบไร้สายในปัจจุบัน | ออสเตรีย, เบลเยียม, บราซิล, บัลแกเรีย, แคนาดา, ชิลี, จีน, โคลอมเบีย, โครเอเชีย, ไซปรัส, สาธารณรัฐเช็ก, เดนมาร์ก, เอสโตเนีย, ฟินแลนด์, ฝรั่งเศส, จอร์เจีย, เยอรมนี, กรีซ, ฮ่องกง, ฮังการี, ไอซ์แลนด์, อินโดนีเซีย, ไอร์แลนด์, อิตาลี, ญี่ปุ่น, เคนยา, เกาหลี, ลัตเวีย, ลิกเตนสไตน์, ลิทัวเนีย, ลักเซมเบิร์ก, มาเก๊า, มอลตา, พม่า, เนเธอร์แลนด์, นอร์เวย์, เปรู, ฟิลิปปินส์, โปแลนด์, โปรตุเกส, โรมาเนีย, เซอร์เบีย, สิงคโปร์, สโลวาเกีย, สโลวีเนีย, สเปน, สวีเดน, สวิตเซอร์แลนด์, ไทย, ตุรกี, สหราชอาณาจักร, สหรัฐอเมริกา, เวียดนาม |
|---|---|
| หมายเหตุ | การใช้อุปกรณ์ที่ปล่อยรังสีวิทยุต้องได้รับการอนุมัติในประเทศที่ใช้งาน ดังนั้นการใช้เครื่องมือในประเทศหรือภูมิภาคที่พวกเขาไม่ได้รับการอนุมัติอาจได้รับโทษเนื่องจากเป็นการละเมิดกฎหมาย |
