แคลมป์วัดค่าความต้านทานสายดิน
CLAMP ON EARTH TESTER
FT6380-50
FT6380-50 วัดความต้านทานของสายดินได้ง่ายๆ โดยคล้องเข้ากับสายดินในกรณีที่มีการต่อลงดินแบบหลายจุด (Multiple-grounded) ไม่จำเป็นต้องใช้แท่งดินเสริมและไม่จำเป็นต้องถอดสายดินออกจากหลักดิน เซ็นเซอร์ขนาดเล็กและกะทัดรัดสามารถใช้คล้องสายดินได้อย่างง่ายดาย นอกจากนั้นยีงมีฟังก์ชันการวัดกระแสไฟฟ้ากระแสสลับและสามารถวัดกระแสไฟฟ้าได้ตั้งแต่กระแสรั่วไหลมีปริมาณกระแสไฟฟ้าเล็กน้อยระดับ mA ไปจนถึงกระแสโหลดที่มีกระแสไฟฟ้าสูงสุดที่ 60 A
คุณลักษณะเฉพาะ
-
- สามารถใช้งานร่วมกับ GENNECT Cross แอพพลิเคชันฟรีจาก Hioki ได้ (จำเป็นต้องมีอุปกรณ์เสริม Wireless Adapter Z3210)
- ถ่ายโอนข้อมูลการวัดแบบไร้สายไปยัง Excel เพื่อป้อนข้อมูลที่วัดได้ลงในไฟล์ Excel แบบอัตโนมัติ (รุ่นอัพเกรดล่าสุด ปี 2021)
- เหมาะสำหรับการวัดความต้านทานของสายดินสำหรับระบบการต่อลงดินแบบหลายจุด(Multiple-grounded)
- วัดกระแสไฟฟ้ารั่วไหลที่มีความแม่นยำและมีความแน่นอนด้วยการวัดที่มีความไวสูงที่ความละเอียด 0.01 mA (ที่ย่าน 20.00 mA)
- วัดกระแสโหลดได้ถึง 60.0 A
- แคลมป์ในจุดที่มีความแคบได้อย่างง่ายดาย
Model No. (Order Code)
| FT6380-50 | ไม่รวมอุปกรณ์เสริม Z3210 |
|---|
รองรับการใช้งานร่วมกับ Wireless Adapter Z3210 กรณีเชื่อมต่อผ่าน Bluetooth®.
ตรวจสอบระบบการต่อลงดินแบบหลายจุด (Multiple-grounded) ได้ง่ายๆด้วยแคลมป์
เหมาะสำหรับการวัดในระบบการต่อลงดินแบบหลายจุด (Multiple-grounded)
เชื่อมต่อเครื่องมือที่เข้ากันได้กับ Hioki แบบไร้สายด้วยการเชื่อมต่อที่เรียบง่าย ส่งค่าที่วัดได้ไปยังแท็บเล็ตหรือสมาร์ทโฟนของคุณ
เพียงแค่คล้องแคลมป์เข้ากับสายดิน เพราะเครื่องมือวัดนี้มีหลักการทำงาน 2 ส่วนที่สำคัญ : ส่วนจ่ายแรงดันไฟฟ้าและส่วนวัดกระแสไฟฟ้า
1. ตัวแปลงสัญญาณแรงดันไฟฟ้าจะจ่ายแรงดันไฟฟ้าที่กำหนดลงในระบบการต่อลงดินแบบหลายจุด
2. จากแรงดันไฟฟ้าที่กำหนดและกระแสไฟฟ้าที่วัดได้ เราจะได้ความต้านทานของวงจรรวมที่ถูกคำนวณจากสมการต่อไปนี้
Rx + 1 / [(1 / R1) + (1 / R2) + (1 / R3) + (1 / R4) + … ] = V / I ในระบบหลายสายดินทั่วไปค่าความต้านทานแบบขนานจะมีขนาดเล็กพอที่จะละเว้นและสามารถจำลองสมการที่อ้างถึงด้านบนได้ดังสมการนี้
Rx = V / I
สามารถคล้องในจุดที่แคบที่สุด!
ปากแคลมป์บางเฉียบ เพียง 0.79 นิ้ว (20 มม.) ช่วยให้คุณทำงานเสร็จได้อย่างง่ายดายและมีประสิทธิภาพ
ถ่ายโอนข้อมูลการวัดผ่านการสื่อสารแบบไร้สายผ่านระบบ Bluetooth®
FT6380-50 รุ่นใหม่ สามารถใช้งานร่วมกับอุปกรณ์เสริม Wireless Adapter Z3210 (แยกจำหน่าย) เปิดใช้งานการสื่อสารแบบไร้สายผ่านระบบ Bluetooth® ด้วย Z3210 เพื่อถ่ายโอนข้อมูลการวัดไปยังแอปพลิเคชันฟรี GENNECT Cross หรือไฟล์และรายงาน Excel®ของคุณ

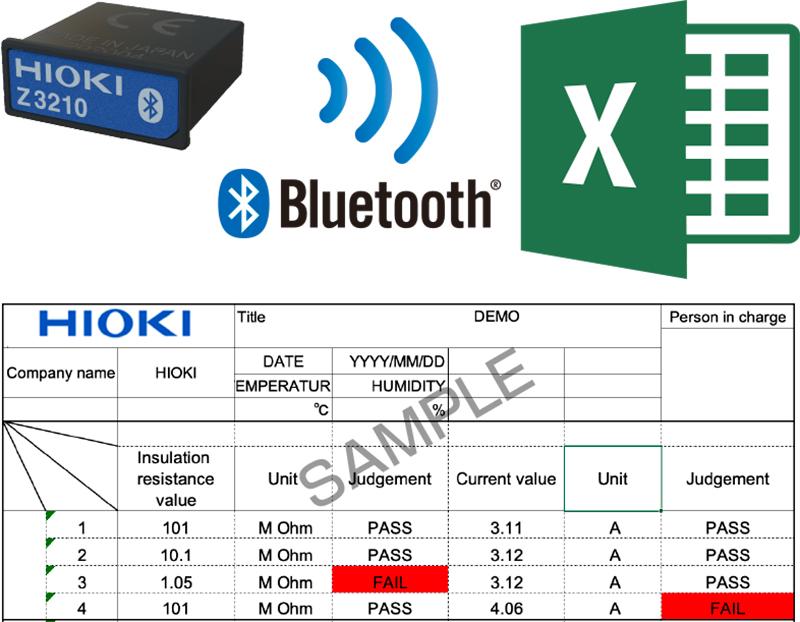

ถ่ายโอนข้อมูลการวัดไปยังไฟล์ Excel® ได้อย่างง่ายดาย
ฟังก์ชัน Excel® Direct Input ช่วยให้คุณสามารถป้อนค่าการวัดโดยตรงและโดยอัตโนมัติลงในไฟล์ Excel® เมื่อเปิดใช้งานฟังก์ชันหยุดอัตโนมัติของเครื่องมือ (จำเป็นต้องใช้ Wireless Adapter Z3210)
สร้างรายงานทันทีด้วยแอปฟรี (GENNECT Cross)
GENNECT Cross แอพฟรีที่ออกแบบมาโดยเฉพาะสำหรับใช้กับเครื่องมือวัด Hioki ให้คุณตรวจสอบและจัดการผลการวัดและสร้างรายงาน
ซอฟต์แวร์นี้มีฟังก์ชันการทำงานมากมายที่ช่วยจัดการข้อมูลในภาคสนาม รวมถึงการถ่ายภาพสถานที่วัด การวางผลการวัดบนภาพถ่าย และการบันทึกบันทึกที่เขียนด้วยลายมือ
ในรุ่นก่อนหน้า FT6381 รองรับเฉพาะ Android ในแอพแยกต่างหาก แต่รุ่นใหม่รองรับ GENNECT Cross ทำให้ผู้ใช้สามารถสร้างรายงานพร้อมกับการวัดจากเครื่องมืออื่นๆ
จำเป็นต้องใช้อะแดปเตอร์ไร้สายเสริม Z3210
ฟังก์ชันแจ้งเตือน
ตั้งค่าการแจ้งเตือนผ่านเสียงและแจ้งเตือนด้วยสายตาเมื่อค่าความต้านทานหรือค่ากระแสไฟฟ้าเกินเกณฑ์ที่ตั้งไว้
มีความแม่นยำสูงและมีความสามารถในการทวนซ้ำ (Repeatability)
แผงป้องกันแม่เหล็กที่ออกแบบมาอย่างดีช่วยขจัดเส้นแรงแม่เหล็กรั่วไฟลระหว่างแกนทั้งสองที่มีผลต่อความแม่นยำในการวัด
หน้าจอแบบ LCD มาพร้อมกับไฟส่องสว่างพื้นหลังที่โดดเด่น
ไฟส่องสว่างพื้นหลัง (Back light) ที่ช่วยให้คุณสามารถอ่านค่าการวัดได้อย่างง่ายดายแม้อยู่ในที่มืด
พื้นที่จัดเก็บข้อมูลขนาดใหญ่ (สูงสุด 2,000 ข้อมูล)
คุณสามารถจัดเก็บค่าการวัดได้ถึง 2,000 ค่าที่หน้างานจริงและเรียกคืนค่าการวัดของคุณในภายหลังได้ในทุกสถานที่
ข้อมูลจำเพาะ (รับประกันความแม่นยำของผลิตภัณฑ์ 1 ปี และ รับประกันความแม่นยำหลังการปรับแต่ง (Adjustment) โดย Hioki 1 ปี)
| หลักการของการวัด | เครื่องมือวัดมีแกน 2 แกน ประกอบไปด้วยแกนสำหรับปล่อยแรงดันไฟฟ้าทดสอบและแกนสำหรับวัดกระแสไฟฟ้า จากนั้นเครื่องมือวัดจะคำนวณความต้านทานลูปวงจรทั้งหมดผ่านค่าแรงดันไฟฟ้าที่กำหนดและกระแสไฟฟ้าที่วัดได้ หมายเหตุ: สำหรับระบบสายดินที่มีการต่อลงดินแบบหลายจุด (Multiple-grounded)เท่านั้น ซึ่งในระบบที่มีหลายสายดิน ยิ่งจำนวนเสากราวด์มากเท่าใดค่าที่วัดได้ก็จะยิ่งแม่นยำมากขึ้นเท่านั้น |
|---|---|
| ช่วงวัดกระแสไฟฟ้า AC | 20.00 mA (ความละเอียด 0.01 mA) ถึง 60 mA (ความละเอียด 0.1 A), 5 ย่าน การตัดตัวเลข 0 ที่ไม่มีนัยสำคัญต่อข้อมูลการวัด : ที่การวัดน้อยกว่า 0.05 mA ความแม่นยำพื้นฐาน : ± 2.0% rdg ± 0.05 mA (30 Hz ถึง 400 Hz, True RMS), Crest factor 5.0 หรือน้อยกว่า (สำหรับช่วง 60 A, 1.7 หรือน้อยกว่า) |
| กระแสไฟฟ้าสูงที่สุดที่รองรับ (โหมดวัดกระแสไฟฟ้าAC) |
100 A AC ได้ต่อเนื่อง 200 A AC ได้ต่อเนื่อง 2 นาทีหรือสั้นกว่า (ที่ความถี่ 50 Hz / 60 Hz, จำเป็นต้องลดความถี่) |
| แรงดันไฟฟ้าจากขั้วต่อ ลงดินสูงสุดที่รองรับ |
600 V AC ที่ประเภทการวัด Category IV (แรงดันไฟฟ้าเกิน 8,000 V) |
| ฟังก์ชันหน่วยความจำ | 2,000 ข้อมูล |
| ฟังก์ชันแจ้งเตือน | สำหรับการวัดความต้านทานและการวัดกระแสจะส่งเสียงบี๊บเพื่อแจ้งเตือน เมื่อค่าที่วัดได้น้อยกว่าหรือมากกว่าเกณฑ์ |
| ฟังก์ชันอื่นๆ | คงค่าข้อมูล (Data hold), ไฟส่องสว่างพื้นหลัง (Backlight), ฟิลเตอร์ (Filter), ปิดเครื่องอัตโนมัติ (Auto power save), การเชื่อมต่อแบบไร้สาย (เมื่อติดตั้ง Z3210) |
| หน้าจอแสดงผล | LCD, แสดงผลที่ค่าสูงสุด 2,000 dgt., อัตรารีเฟรชหน้าจอ (Display refresh rate) : 2 ครั้งต่อวินาที |
| การป้องกันต่อ สภาพแวดล้อม |
IP40 กันฝุ่นและกันน้ำ (EN60529) ขณะปากแคลมป์ปิดอยู่ |
| แหล่งจ่ายไฟที่รองรับ | แบตเตอรี่อัลคาไลน์ AA (LR6) × 2 |
| รองรับการใช้งาน ต่อเนื่อง |
ประมาณ 40 ชั่วโมง (ย่านการวัดที่ 25 Ω, ปิดไฟพื้นหลัง, ไม่ได้ติดตั้ง Z3210) ประมาณ 35 ชั่วโมง (ย่านการวัดที่ 25 Ω, ปิดไฟพื้นหลัง, เมื่อติดตั้ง Z3210 และใช้การสื่อสารไร้สาย) |
| เส้นผ่านศูนย์กลาง แกนกลางปากแคลมป์ |
32 มิลลิเมตร (1.26 นิ้ว) |
| ขนาดและน้ำหนัก | กว้าง 73 มม. (2.87 นิ้ว) × สูง 218 มม. (8.58 นิ้ว) × หนา 43 มม. (1.69 นิ้ว), น้ำหนัก 620 กรัม (21.9 ออนซ์) |
| อุปกรณ์พื้นฐาน ที่มาพร้อมกับตัวเครื่อง |
กระเป๋า × 1, อุปกรณ์ทดสอบลูปความความต้านทาน (1 Ω± 2%, 25Ω± 1%) × 1, สายคล้อง × 1, แบตเตอรี่อัลคาไลน์ AA (LR6) × 2, คู่มือการใช้งาน × 1 |
