เซ็นเซอร์ตรวจสอบสัญญาณ CAN Bus ในรถยนต์
NON-CONTACT CAN SENSOR
SP7001, SP7002
SP7001 และ SP7002 เป็นเซ็นเซอร์สัญญาณ CAN และ CAN FD ที่ใช้เทคโนโลยีแบบไม่สัมผัสเพื่อจับสัญญาณ CAN บัสที่จำเป็นสำหรับรถยนต์และการประเมินและพัฒนาอุปกรณ์รุ่นต่อไปอย่างแม่นยำ ปรับปรุงประสิทธิภาพและประสิทธิผลในการทดสอบโดยไม่จำเป็นต้องลอกฉนวนของสายไฟหรือใช้สายไฟขนาดเล็กหลายๆเส้นในการรับสัญญาณ
Key Features
- รับข้อมูล CAN ทันทีเพียงแค่ต่อโพรบเข้ากับเคเบิล
- ไร้ข้อกังวลสำหรับผลกระทบต่อระบบภายใน โดยใช้เทคโนโลยีการตรวจจับแบบไม่สัมผัส
- ใช้การพัฒนาที่หลากหลายและแอปพลิเคชันการประเมินผลที่มีความน่าเชื่อถือ
Model No. (Order Code)
| SP7002-90 | รองรับสัญญาณ CAN, SP7002, SP7100 และ SP9200 |
|---|---|
| SP7001-90 | รองรับสัญญาณ CAN, SP7002, SP7100 และ SP9200 |
สำหรับลูกค้าที่ซื้อ Non-Contact CAN Sensor เป็นครั้งแรกโปรดดูเอกสารต่อไปนี้สำหรับการกำหนดค่าพื้นฐานของผลิตภัณฑ์และวิธีการเลือกผลิตภัณฑ์ที่เหมาะสม : วิธีการเลือกชุดผลิตภัณฑ์สำหรับแอปพลิเคชันของคุณ

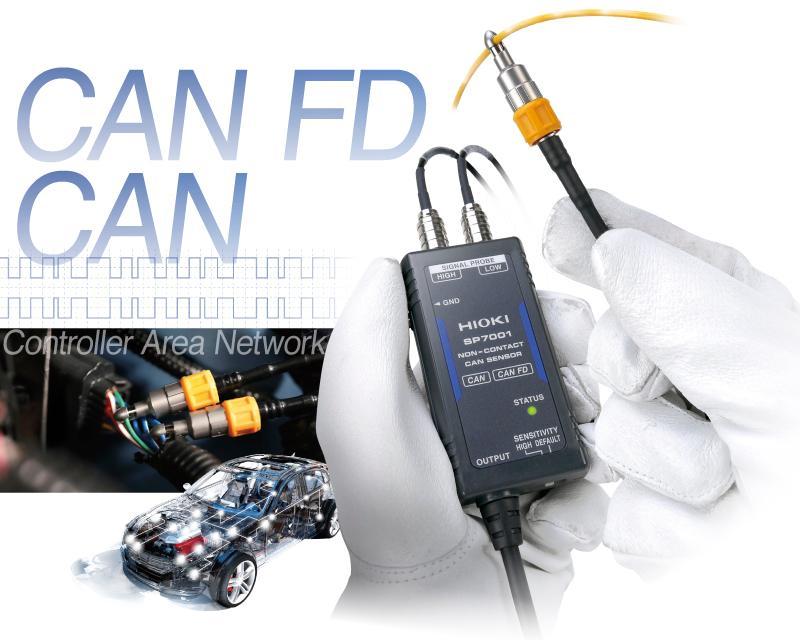

Non-Contact CAN Sensor SP7001 : จับภาพเครือข่ายยานพาหนะสามารถส่งสัญญาณผ่านทางฉนวนที่สายเคเบิล
ได้รับการออกแบบมาเพื่อจับสัญญาณ CAN ได้ง่ายๆโดยการหุ้มฉนวนของสาย CAN บัสที่แตกต่างกัน ขจัดผลกระทบต่อ ECU (Engine Control Unit) เพื่อการวิเคราะห์ที่เสถียรและคงที่และลดเวลาเตรียมการก่อนการทดสอบ
ตรวจสอบสัญญาณ CAN FD / CAN โดยไม่ต้องใช้สายไฟย่อย
The new BT356xA has dramatically improved tolerances for line resistance compared to previous models. This 1. ไม่มีการดัดแปลงสายเคเบิลของรถ
รับข้อมูล CAN ทันทีเพียงแค่ต่อโพรบเข้ากับสายเคเบิล
2. ไม่มีผลกระทบต่อ CAN บัสหรือ ECU
ขจัดข้อกังวลในการทดสอบโดยใช้เทคโนโลยีการตรวจจับแบบไม่สัมผัส
3. จับสัญญาณที่แม่นยำและเชื่อถือได้
ใช้ในแอพพลิเคชั่นการพัฒนาและการประเมินผลที่หลากหลายซึ่งต้องการความน่าเชื่อถือ

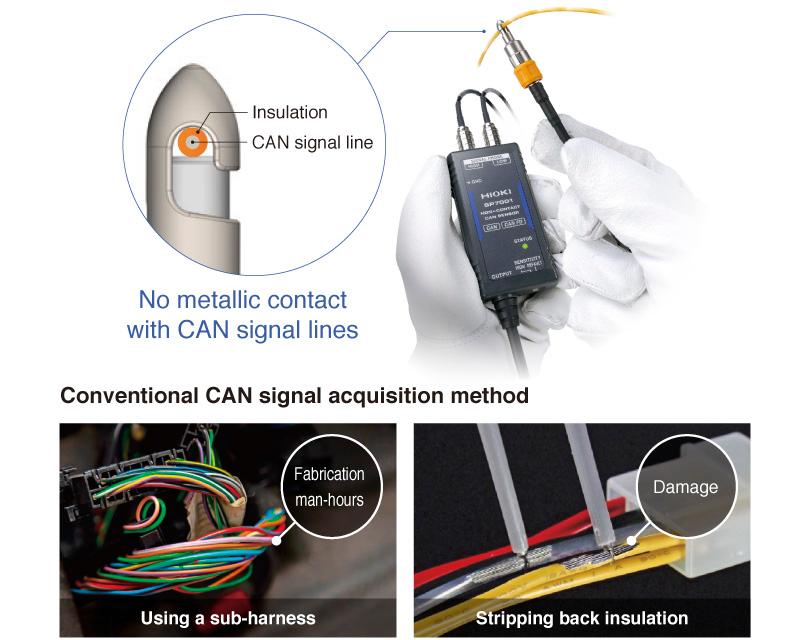

แนวทางใหม่ ที่หมายถึงชั่วโมงการทำงานที่น้อยลง
จับสัญญาณ CAN โดยไม่จำเป็นต้องสร้างสายรัดย่อยหรือดึงฉนวนสายด้านหลังเพื่อลดจำนวนชั่วโมงที่ใช้ในการเตรียมการทดสอบลงอย่างมาก

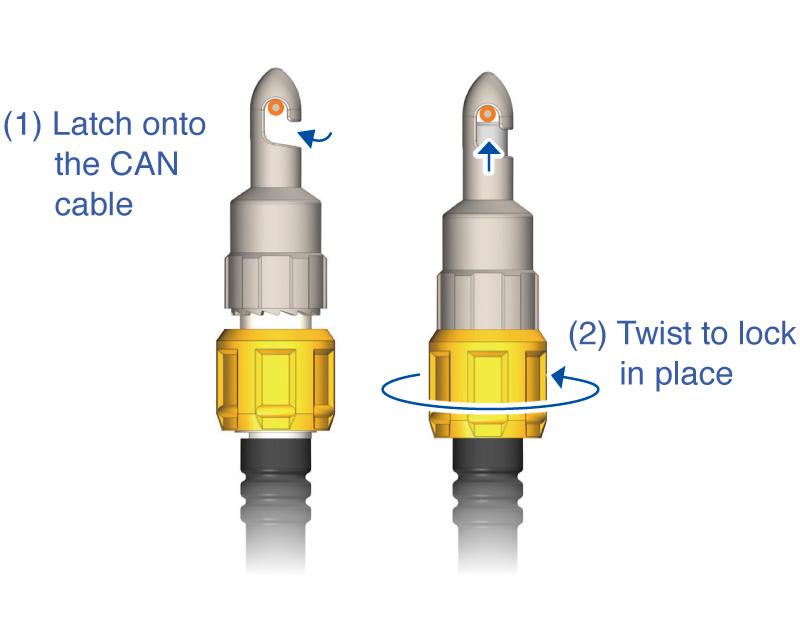

การติดตั้งที่ง่ายดาย
ใช้โพรบแคลมป์เข้ากับสายเคเบิล CAN ที่มีฉนวน เพียงเท่านี้คุณก็พร้อมที่จะรับสัญญาณข้อมูลแล้ว

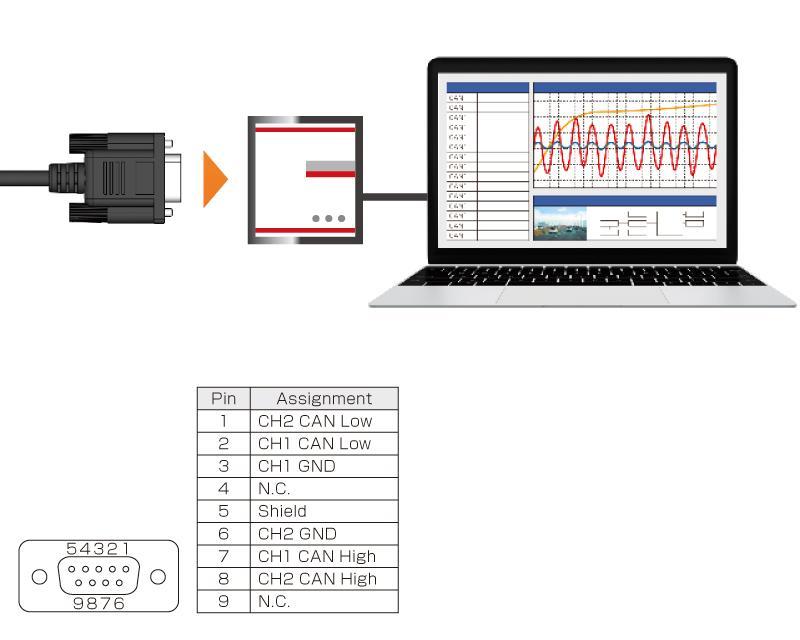

ดำเนินการต่อโดยใช้ระบบวิเคราะห์ CAN ที่คุณมีอยู่
เค้าโครงพินขั้วต่อเอาต์พุต CAN มาตรฐานอุตสาหกรรม ลูกค้าที่มีระบบวิเคราะห์ CAN อยู่แล้วเช่นที่ผลิตโดย Vector Informatik GmbH จำเป็นต้องเชื่อมต่อเซ็นเซอร์กับขั้วอินพุตของระบบนั้นเท่านั้น (ผ่านขั้วต่อ D-sub 9 พิน)
อุณหภูมิในการทำงานที่ค่อนข้างกว้าง ตั้งแต่ -40°C ถึง 85°C
รับสัญญาณ CAN ในสภาพแวดล้อมตั้งแต่ -40 ° C ถึง 85 ° C (-40 ° F ถึง 185 ° F) ซึ่งเป็นช่วงอุณหภูมิที่จำเป็นในการทดสอบรถยนต์
ใช้พลังงานจากแบตเตอรี่รถยนต์ 12 V และ 24 V และแหล่งอื่น ๆ
ใช้แหล่งจ่ายไฟ DC ร่วมกับสายไฟ L9500 * 1 ซึ่งเป็นอุปกรณ์เสริมมาตรฐาน หากใช้ไฟ AC เชิงพาณิชย์ให้ใช้อะแดปเตอร์ AC Z1008 * 2
* 1 มาพร้อมกับ SP7100 * 2 แยกจำหน่ายเป็นตัวเลือก
ข้อมูลจำเพาะ
| Detection method | Capacitive-coupled signal detection *No bare-wire connections | |
|---|---|---|
| Detectable cables | AVS/AVSS-compliant cables, External diameter: 1.2 mm (0.05 in) to 2.0 mm (0.08 in) | |
| Number of channels | 2 (SP7100) | |
| Compatible communications speeds | SP7001, SP7002: CAN 125 kbit/s to 1 Mbit/s SP7001: CAN FD 125 kbit/s to 3 Mbit/s |
|
| Total delay time | 130 ns (typical) | |
| CAN terminal resistance | 60 Ω (typical), built-in | |
| Signal output connector | D-sub 9-pin female (CH1, CH2) | |
| Operating temperature, humidity | Temperature: -40 °C to 85 °C (-40 °F to 185 °F) Humidity: -40 °C to 60 °C (-40 °F to 140 °F), 80% RH or less (with no condensation), 60 °C to 85 °C (140 °F to 185 °F), 60% RH or less (with no condensation) |
|
| Power supply | (1) AC Adapter Z1008 (100 V to 240 V AC), rated power: 8 VA (including AC adapter) (2) External power supply (10 V to 30 V DC), rated power: 3 VA |
|
| Dimensions and mass | SP7001, SP7002: 44 mm (1.73 in) W × 85 mm (3.35 in) H × 20 mm (0.79 in) D, 180 g (6.3 oz), Cable length: 2.5 m (8.20 ft) SP7100: 55 mm (2.17 in) W × 120 mm (4.72 in) H × 25 mm (0.98 in) D, 130 g (4.6 oz), Cable length: 0.3 m (0.98 ft) SP9200: Probe: φ 11.6 mm (0.46 in) × 33.7 mm (1.33 in) H, Guard hook: φ 5 mm (0.20 in) × 11.8 mm (0.46 in) H, 26 g, Cable length: 0.5 m (1.64 ft) |
|
| Accessories (SP7001, SP7002) | Quick stard manual (Japanese and English) ×1 each, Operating precautions ×1 | |
| Accessories (SP7100) |
|
| Catalog: NON-CONTACT CAN SENSOR SP7001, SP7002 | Download PDF [4MB] | English |
